【专利】一种天然气管道取样阀门(专利号:201921571712.3)

专利号：201921571712.3
专利状态：有权
专利类型：[实用新型]
专利申请人：徐浩
专利分类号：G01N1/24(20060101)

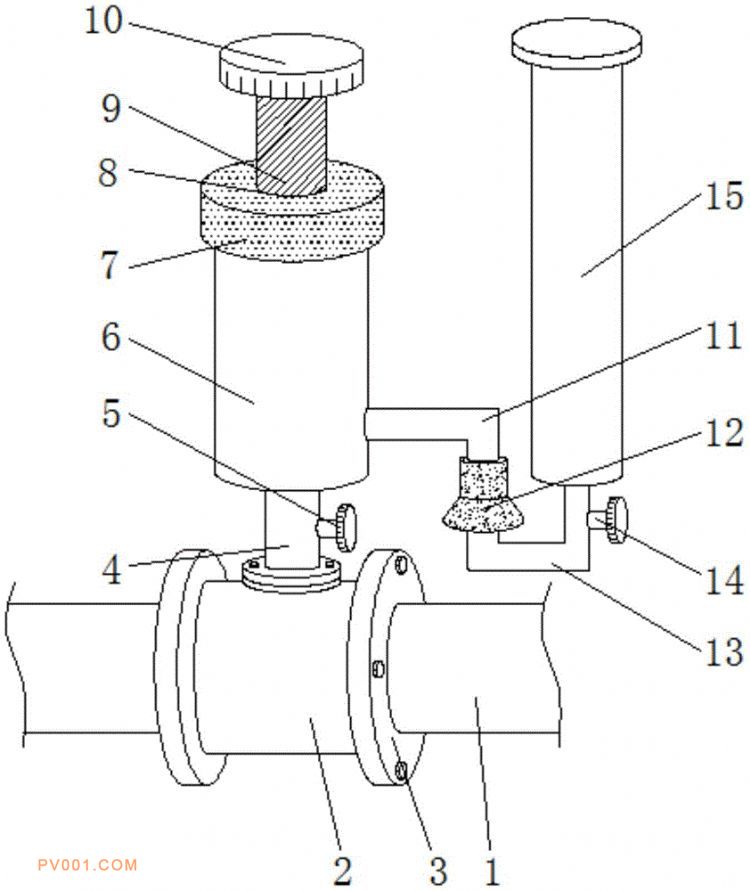

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种天然气管道取样阀门，包括两根天然气管道，两根所述天然气管道均插接在套管上，所述套管的两端通过螺栓固定安装有法兰，且所述法兰固定套紧在天然气管道上，所述套管上连接有第一连接管，所述第一连接管上安装有第一阀门，本实用新型通过在第二连接管远离固定管一端的外壁上设置有螺纹，第二连接管的端部通过螺纹转动安装有安装套，并且取样罐上第三连接管的一端通过螺纹插接在安装套中与第二连接管连通，这样使得对取样罐的安装或拆卸操作更加的简单、方便，在取得样品后，方便从该阀门上取下取得样品的取样罐，实用性更强，第三连接管上安装有第二阀门，利用第二阀门的启闭方便在拆卸取样罐时密封第三连接管。
