【专利】一种防止电子膨胀阀丢步的控制方法(专利号:201811273162.7)

专利号：201811273162.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：石家庄长通电器有限公司
专利分类号：F25B49/00(20060101)

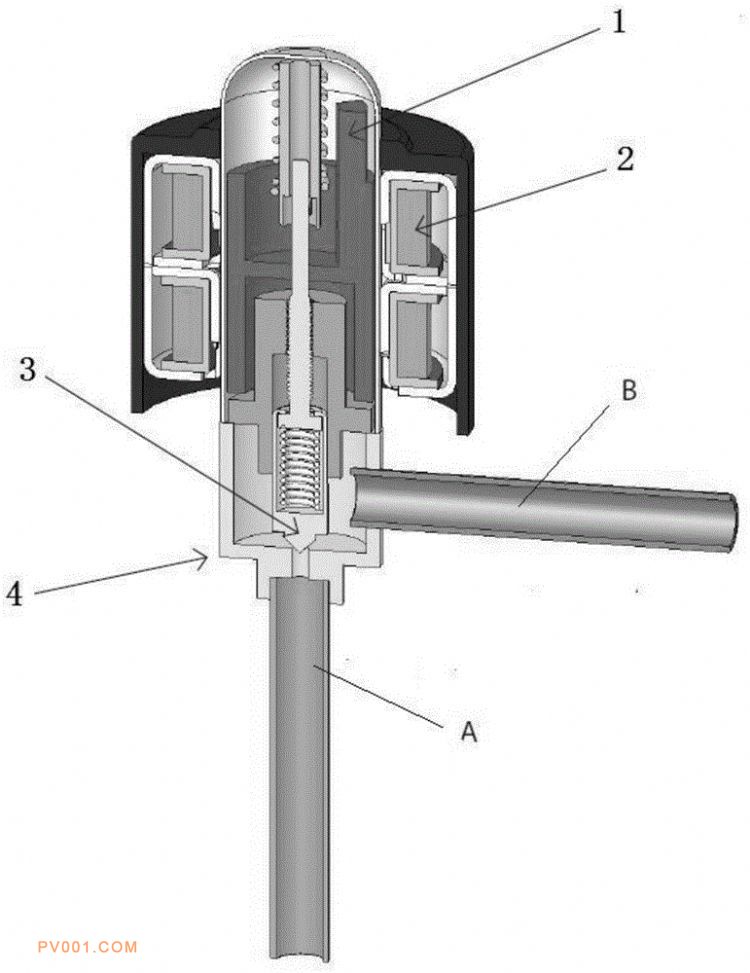

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种防止电子膨胀阀丢步的控制方法，包括步进式电子膨胀阀，在步进式电子膨胀阀根据控制脉冲调节完毕，控制脉冲停止输出后，对电子膨胀阀的步进电机线圈中的任意一组线圈与公共端VCC之间施加一恒定直流电压，用以持续产生固定磁场，从而锁死电子膨胀阀阀芯，直到下一次电子膨胀阀有调节需求时，再切断恒定直流电压，输出控制脉冲，如此循环往复，确保可靠运行。本发明利用单片机，在不增加硬件的情况下，在电子膨胀阀阀芯不进行调节的时候锁定阀芯，解决了热泵或空调系统中电子膨胀阀丢步的可能性，实现了制冷系统的安全稳定运行，相比传统的单向阀桥式整流原理对制冷系统稳定性的解决方案，有结构紧凑、故障率低、成本低廉的特点。
