【专利】一种具有手动泄压功能的低压维持阀(专利号:201911358486.5)

专利号：201911358486.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国航空工业集团公司金城南京机电液压工程研究中心
专利分类号：F16K17/04(20060101)

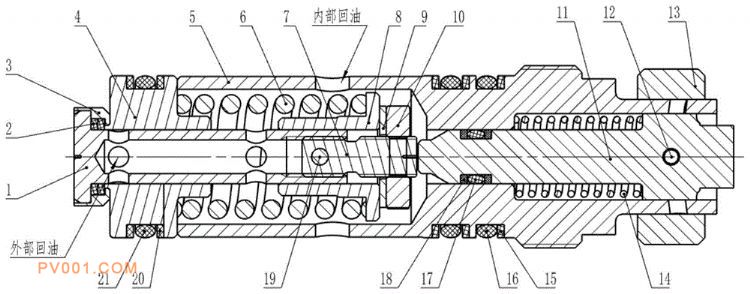

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种具有手动泄压功能的低压维持阀，包括阀芯1，方形密封圈2，压边挡座3，阀座4，阀体5，维持阀弹簧6，阀座末端7，弹簧座8，锁紧垫片9，螺母10，销轴11,手动泄压阀芯12,滚花手轮13,销轴弹簧14,阀体保护圈15，阀体密封圈16，销轴密封圈17，销轴保护圈18，连接插销19，阀座保护圈20，阀座密封圈21。本发明提出的低压维持阀，实现了在正常工作时蓄压器的低压保持功能，同时在地面检修时可以手动泄压排油。采用的方形密封圈和压边挡座的密封方式，密封性能好，工艺简单。通过不同密封件的选用，可靠的连接，保证使用时的低压维持阀的寿命和保压特性。
