【专利】一种套筒式调节阀用带导流的平衡阀芯结构及其平衡阀(专利号:201811292714.9)

专利号：201811292714.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：中核苏阀科技实业股份有限公司
专利分类号：F16K17/20(20060101)

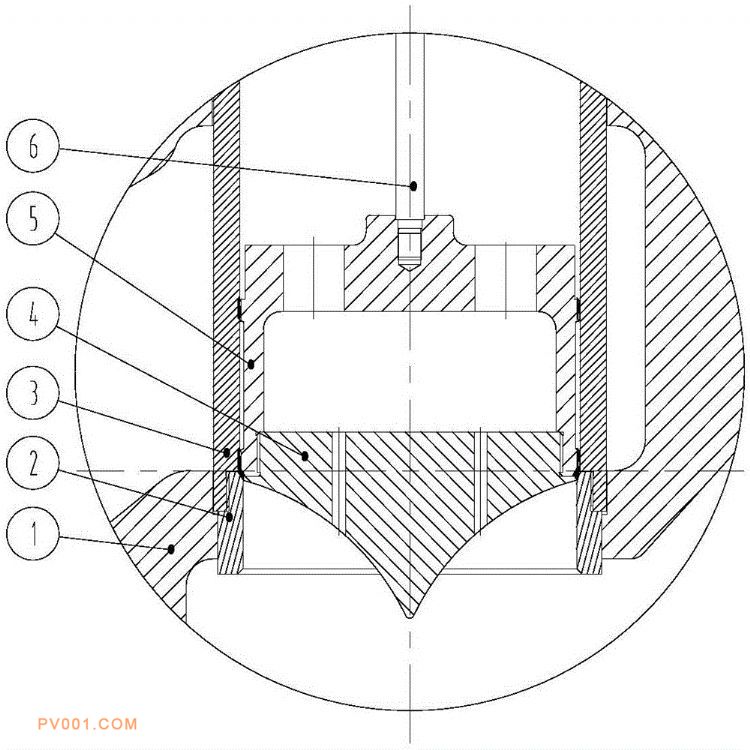

专利摘要：公开（公告）日:2020-05-08摘要:本发明属于阀门，具体涉及一种套筒式调节阀用带导流的平衡阀芯结构及其平衡阀。一种套筒式调节阀用带导流的平衡阀芯结构，包括设置在阀体内部的套筒，在套筒内部设有桶状的阀芯，阀芯下面的空腔内设置截面为锥形的导流罩，导流罩的侧壁上设置供液体流动的流通窗口，在阀芯的上端设置阀杆。本发明的效果是：本专利所述的带导流的平衡阀芯结构，是通过将阀芯与导流罩安装在一起，在阀门开启时形成较为合理的流道形态，从而实现阀门流通能力的增强，且工作介质的运动轨迹更加符合流体运动规律，有效减少涡旋。其优点是结构简单可靠，保留常规套筒式调节阀大部分结构设计，只需局部结构优化。
