【专利】一种阀体斜密封面加工工装(专利号:201921437653.0)

专利号：201921437653.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州纽威阀门股份有限公司
专利分类号：B23Q3/06(20060101)

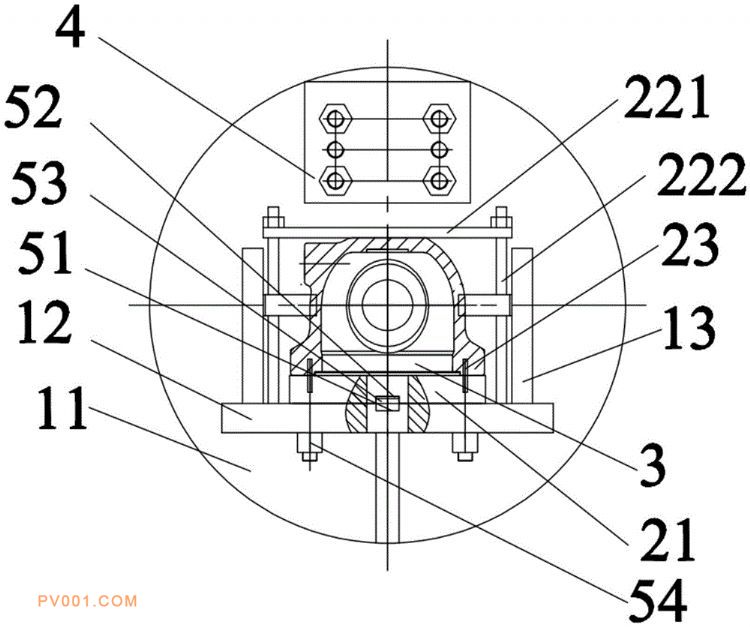

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种阀体斜密封面加工工装，包括：支架体和安装组件。其中，支架体包括与机床的驱动端固定连接的连接盘以及底板，底板与与连接盘通过连接板相互垂直安装；安装组件与支架体固定连接，安装组件具有：安装体固定设置在底板上，安装体具有支撑阀体的安装面，安装面与底板表面呈倾斜设置，阀体限位安装在安装体上；压盖结构固定设置在支架体上，用以与安装体形成容纳空间容纳限位阀体。安装体与支架体相对固定安装，继而保证阀体在击穿转动运动过程中，轴线方向不会发生偏转，有效保证加工轴线的稳定性以及两个加工面的对称度，提高密封面与中间通口的同心度，提高加工精度。
