【专利】一种便于维护的新型气动膨胀蝶阀(专利号:201911386579.9)

专利号：201911386579.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：合肥宁泰真空设备有限公司
专利分类号：F16K1/22(20060101)

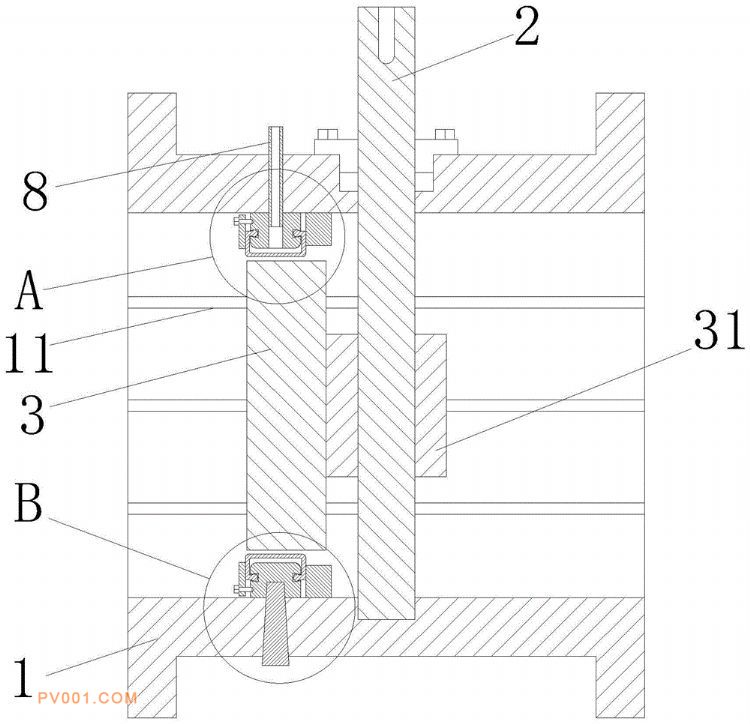

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种便于维护的新型气动膨胀蝶阀，属于阀门领域，包括阀体、阀杆、蝶板和橡胶膨胀圈，阀杆固定连接在蝶板的端面上；还包括挡环和活动环座，挡环固定在阀体的圆周内壁上，活动环座的两个相对端面上均设置有环形卡槽，橡胶膨胀圈包括环形本体和两个环形卡圈，环形卡圈外翻且与环形凹槽相适配，两个环形卡圈分别通过压环和挡环压紧；阀体外壁上贯穿的设置有若干个周向均匀分布的定位销，活动环座上设置有定位销孔；活动环座圆周外壁上设置有与橡胶膨胀圈连通的充气孔，阀体外壁上螺纹连接有充气接头，充气接头与充气孔螺纹连接。本发明结构简单、设计合理，能够方便且快捷的对橡胶膨胀圈进行更换。
