【专利】一种微功耗电磁阀(专利号:202010031428.8)

专利号：202010031428.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：星宇电子(宁波)有限公司
专利分类号：F16K31/06(20060101)

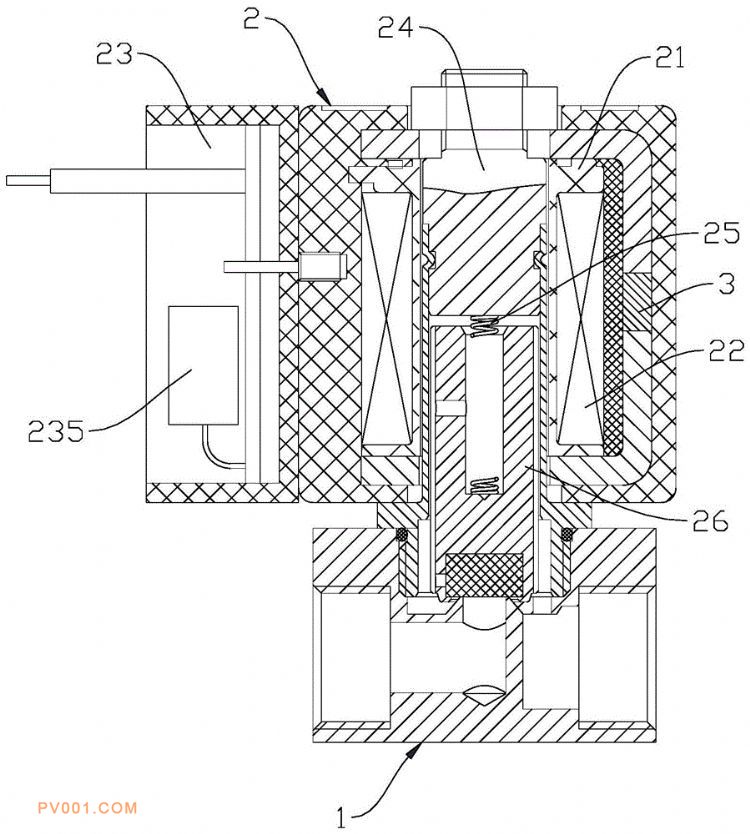

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种微功耗电磁阀，包括阀体和设置在所述的阀体上的先导头组件，所述的先导头组件包括套筒、电磁线圈和控制器，所述的套筒内沿轴向依次设置有静铁芯、复位弹簧和用于打开或关闭所述的阀体的动铁芯，所述的电磁线圈环绕设置在所述的套筒的外侧，所述的控制器与所述的电磁线圈电连接，所述的电磁线圈外侧设置有永磁铁，所述的控制器包括MCU处理器、取样电路、开关电路、H桥电路和储能电容；优点是功耗较低、操作简便。
