【专利】液态硅胶冷流道针阀(专利号:201921242617.9)

专利号：201921242617.9
专利状态：有权
专利类型：[实用新型]
专利申请人：厦门豪特维思科技有限公司
专利分类号：B29C45/23(20060101)

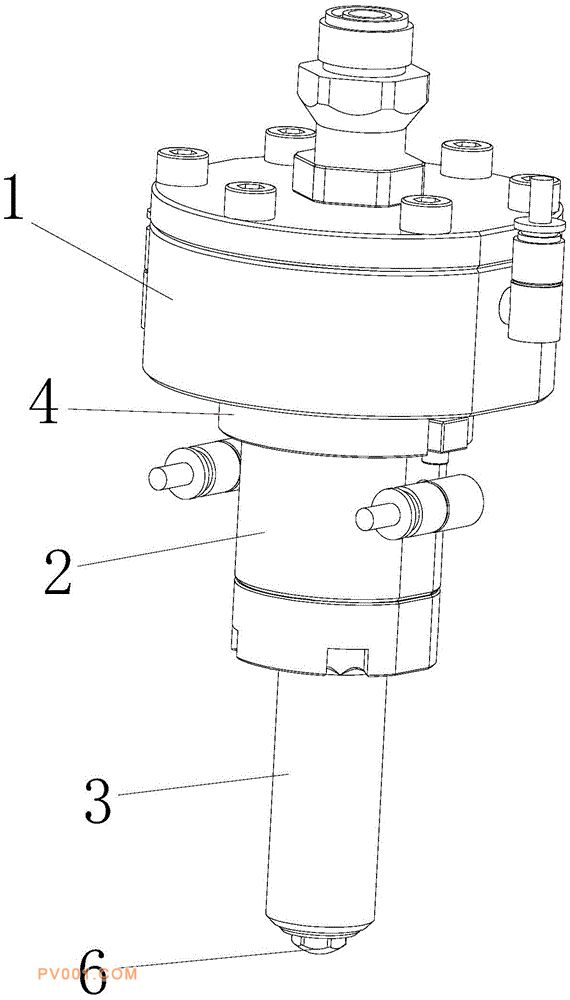

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种液态硅胶冷流道针阀，涉及针阀技术领域，该液态硅胶冷流道针阀直接组装于注塑机上使用，包括阀芯，所述阀芯内设置有腔室，阀芯底端设置有连通腔室的喷嘴，所述喷嘴前端面为球面，该球面与模具型腔注入口抵接，以使注射时喷嘴与型腔相连通，球面的半径小于注入口所在处的曲面半径，喷嘴的流道口径小于注入口流道的内径，所述阀芯上部设置有连接注塑机的连接件。本装置直接组装在注塑机上使用，在针阀下端设置端部呈球面的喷嘴以代替现有的注塑机上的喷嘴，配合该针阀使用的液态硅胶模具不需设置针阀和冷却水板，可以实现将液态硅胶模具可以做成跟模压类似的两个模板的结构，大大简化了液态硅胶模具的结构并降低模具成本。
