【专利】一种发动机碳罐电磁阀支架(专利号:201921318188.9)

专利号：201921318188.9
专利状态：有权
专利类型：[实用新型]
专利申请人：柳州五菱柳机动力有限公司
专利分类号：F02M25/08(20060101)

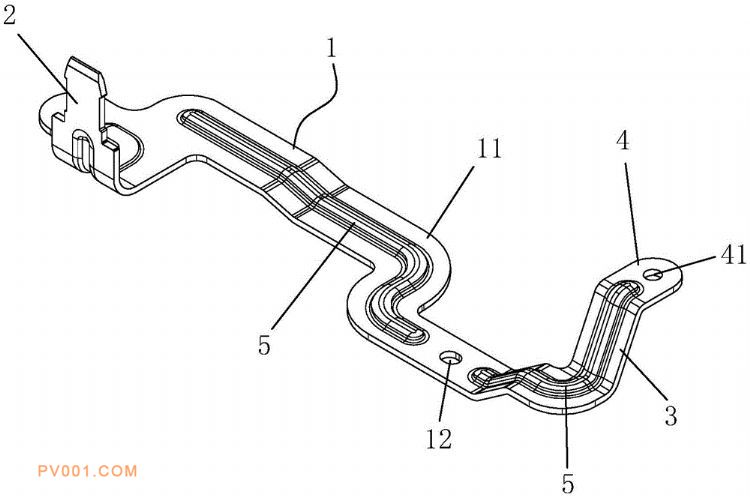

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型一种发动机碳罐电磁阀支架，包括支架主体和用于与碳罐电磁阀连接的支撑插板，所述支架主体上设有两个支架固定孔；所述支撑插板包括主体部和连接在主体部上端的插接部，所述插接部的宽度小于主体部的宽度，主体部的下端与支架主体端部的侧面垂直连接，所述插接部的上端为上小下大的倒角，倒角下端与插接部形成阻隔面；所述支架主体远离支撑插板一端的端部还通过过渡板连接有脱附压力传感器固定平台，所述过渡板一端与支架主体侧面连接，过渡板另一端向上并向外侧延伸，所述脱附压力传感器固定平台上开有脱附压力传感器固定孔。本实用新型整体结构简单、便于加工并且功能齐全、同时还能有效提高发动机空间利用率。
