【专利】一种车载氢系统多功能组合阀以及应用其进行加氢和燃料电池的方法(专利号:201911384956.5)

专利号：201911384956.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国船舶重工集团公司第七一八研究所
专利分类号：H01M8/04089(20160101)

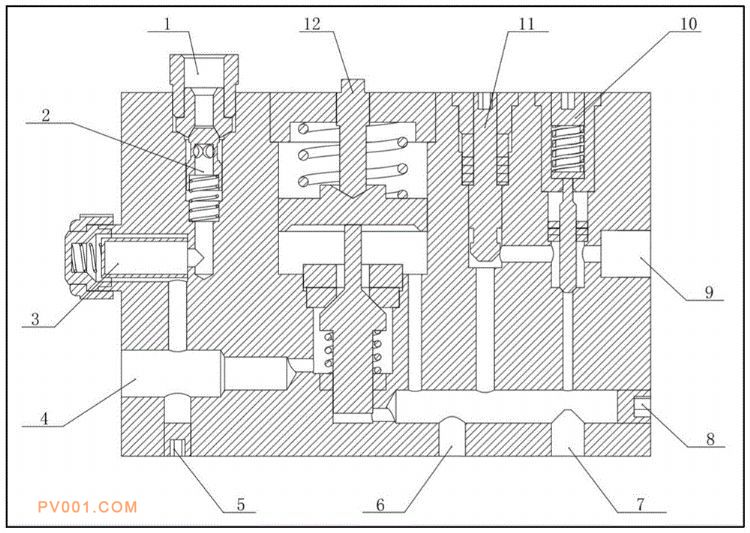

专利摘要：公开（公告）日:2020-05-08摘要:一种适车载氢系统多功能组合阀以及应用其进行加氢和燃料电池的方法，其中组合阀包括：单向组件，过滤组件，减压组件，排空组件，安全卸压组件，组合阀还包括：加注端连接口，储氢端连接口，排空出口和出气口四个气路连接口，用于组合阀与储氢气瓶、加氢口及燃料电池三个模块的连接；压力传感器接口，其位于减压组件后，对系统气压进行监控。相对于传统的燃料电池车载氢系统的各个阀件的装配以及连接方式，组合阀具有更小的体积，约长180mm、宽50mm、高110mm，抗震性更好，方便拆装。此外，组合阀阀体全由316L不锈钢加工而成，具有较强的耐压性和氢气适应性，能长期工作于35MPa压力下，满足车载氢系统的使用要求。
