【专利】阀针斜契式顶出机构及注塑模具(专利号:201920767830.5)

专利号：201920767830.5
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州优耐鑫模具科技有限公司
专利分类号：B29C45/28(20060101)

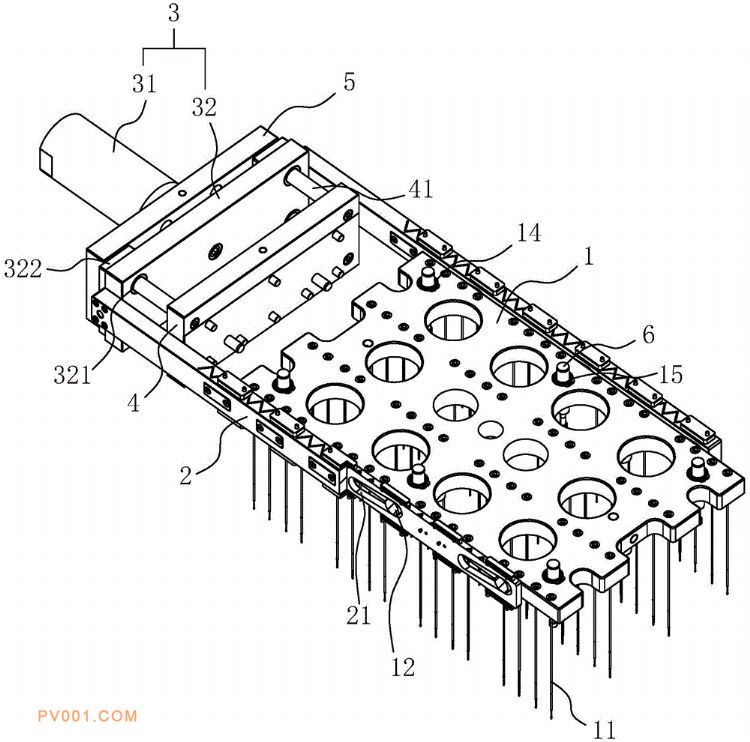

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及阀针斜契式顶出机构及注塑模具，其中，顶出机构包括：滑动式装配于注塑模具的安装板，安装板上设有若干用于启闭注胶口的阀针；滑动式装配于注塑模具的驱动板，驱动板的滑移方向垂直于安装板的滑移方向，且驱动板上开设有若干倾斜设置的驱动长槽，安装板的侧壁设有若干与驱动长槽滑动连接的驱动轴；以及，承载于注塑模具用于驱动所述驱动板往复移动以使阀针封闭或者脱离注胶口的驱动装置。通过驱动装置驱使驱动板往复滑移，实现所有阀针同步对注胶口进行启闭，控制过程更加方便，提高了注塑生产的稳定性，且无需对应每个阀针均设有一组气缸或者油缸，因此也大大降低了注塑模具的成本、节约了模具的空间。
