【专利】一种燃料喷射阀总成(专利号:201911238194.8)

专利号：201911238194.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：一汽解放汽车有限公司
专利分类号：F02M61/10(20060101)

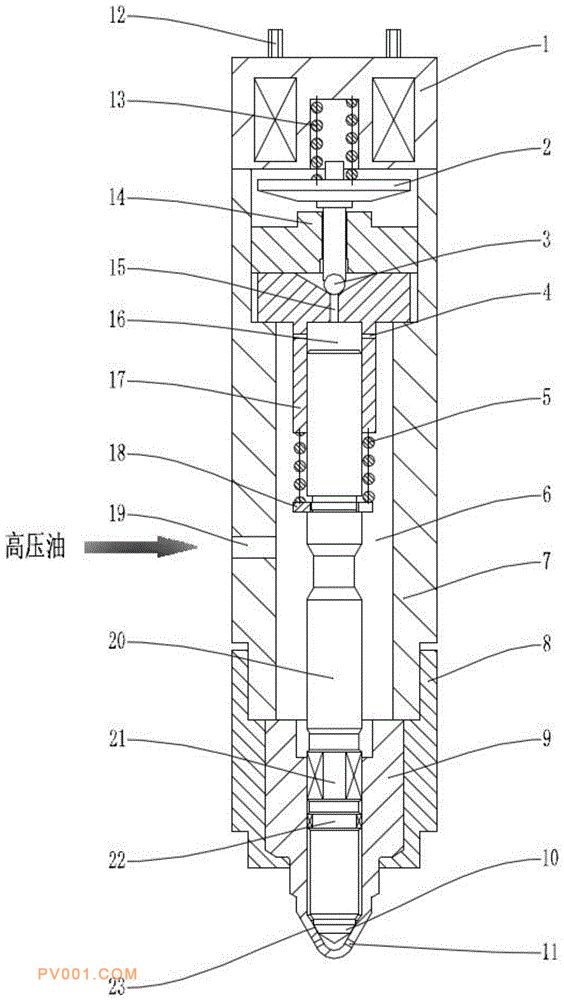

专利摘要：公开（公告）日:2020-05-08摘要:本发明是一种燃料喷射阀总成。该总成包括电磁铁、衔铁、密封小球、调压弹簧、喷油器体、油嘴紧帽、针阀体、接线柱、电磁铁弹簧、控制阀座、阀套、开口垫片和长针阀。本发明采用了无静态燃油泄漏的结构，有效的降低了高压油泵的功率损失；采用一体式长针阀结构设计，提高了喷油器的响应速度；阀套为一体式成型构造，设有对称式布置的进油节流孔且控制了长针阀与阀套和针阀体的配合间隙范围，有效降低了长针阀运动过程中的卡滞风险；针阀体端面设置有密封环带，提高了高压下的密封性能；同时，明确规定了针阀节流段的节流范围，使得在节流段上下产生一个合理的压降范围，从而保证燃油能够在稳定可控的范围内进行喷射，有效降地降低发动机排放。
