【专利】一种用于共轨针阀涂层的遮蔽治具(专利号:201920955585.0)

专利号：201920955585.0
专利状态：有权
专利类型：[实用新型]
专利申请人：龙口市奥锕亚新材料科技有限公司
专利分类号：B05B12/20(20180101)

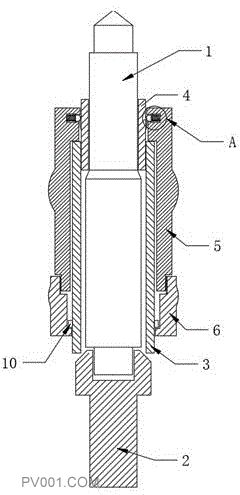

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种用于共轨针阀涂层的遮蔽治具，包括针阀，针阀的尾部连接有衔接头，针阀的顶部外侧套接有内套管B，内套管B远离针阀顶部的一端套接有内套管A，内套管A远离针阀顶部的一端外侧设置有限位环，且内套管A和内套管B的外侧套接有外套管A，外套管A靠近针阀尾部的一端螺纹连接有外套管B，且外套管A靠近内套管B的一端内侧开设有压紧腔，压紧腔上安装有弹簧，弹簧内套接有弹簧插杆，弹簧插杆靠近针阀的一侧固定连接有弹簧限位块，弹簧限位块靠近针阀的一侧固定连接有外表面为球形结构的压紧球。本实用新型使用方便，牢固性高，提高了遮蔽治具的使用寿命和使用精度，适合广泛推广。
