【专利】一种插装阀盖板装置(专利号:202010068600.7)

专利号：202010068600.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏永钢集团有限公司
专利分类号：F15B13/04(20060101)

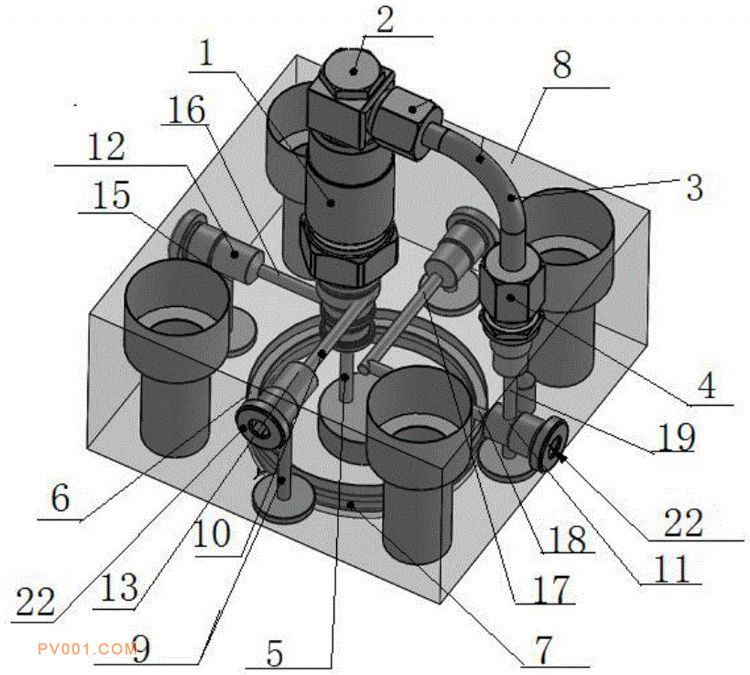

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供一种插装阀盖板装置，包括盖板本体、螺纹插装式液动换向阀、外置控制油路和内控油路；盖板本体设有螺纹插装式液动换向阀，盖板本体内部设有内控油路；外置控制油路包括X先导控制油路；内控油路包括第一孔道、Z1先导控制油路、Z2阀芯锁紧油路和Y泄油口油路。当先导控制油经阀体底板X口通过Z1先导控制油路反馈至螺纹插装式液动换向阀的a口时，螺纹插装式液动换向阀阀芯处于左位，此时Ⅰ号口与Ⅲ号口连通，主油路AB口导通；当不给定先导控制油时，螺纹插装式液动换向阀返回原位，将主油路的主阀芯压在阀座上切断主油路的AB口，达到保压作用，有效减少了液控单向阀的损坏率，该装置具有耐冲击、泄漏量小、有效保压，使用寿命长。
