【专利】一种电磁阀生产用绕线装置(专利号:201921394404.8)

专利号：201921394404.8
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽天豪制冷设备有限公司
专利分类号：B65H54/40(20060101)

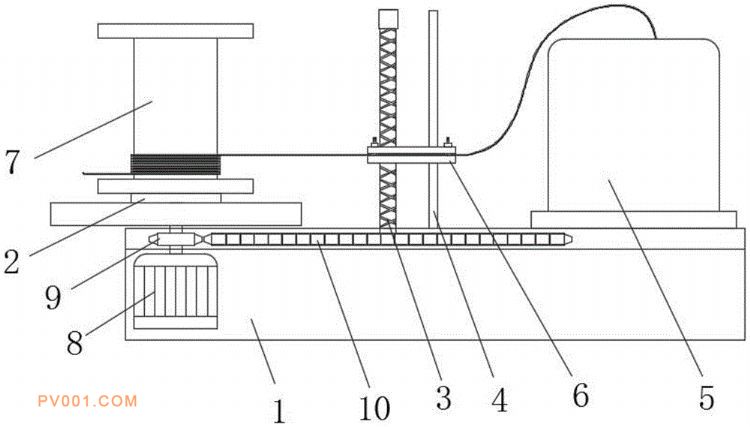

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种电磁阀生产用绕线装置，属于电磁阀技术领域，包括基座以及所述基座上安装的绕线台和线圈桶，所述绕线台上放置绕线铁芯，所述绕线台和所述线圈桶之间安装紧线机构，所述线圈桶内部的导线穿过所述紧线机构缠绕在所述绕线铁芯外壁，所述紧线机构安装在相互平行的往复丝杆和导向杆的外壁，且所述紧线机构由所述往复丝杆驱动上下升降，所述绕线台和所述往复丝杆均由驱动电机提供动力，所述紧线机构包括通过螺栓连接的底板和顶板，所述螺栓的外壁安装调节螺母，所述底板和所述顶板相互靠近的一面均设有防滑垫，导线从两个所述防滑垫之间穿过。本实用新型具有绕线均匀紧凑，结构简单方便控制的效果。
