【专利】一种出油阀减压行程测量装置(专利号:201911399105.8)

专利号：201911399105.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：国营第六一六厂
专利分类号：G01B5/00(20060101)

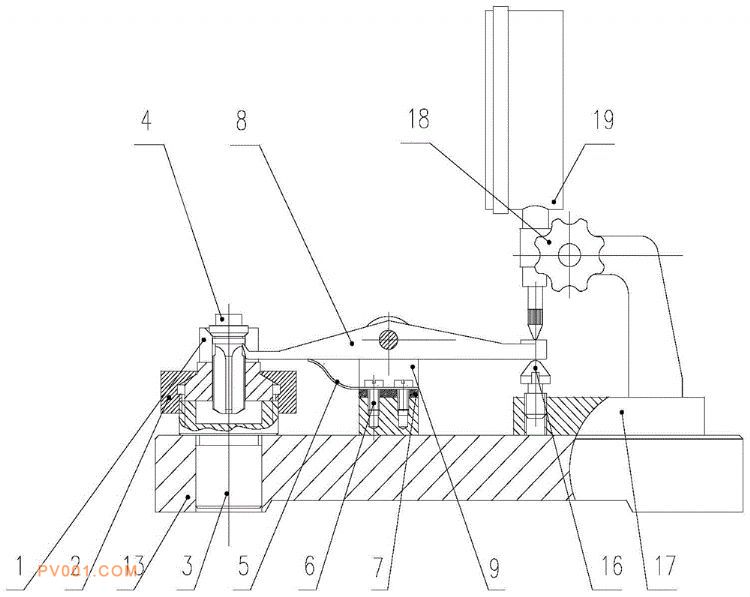

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种出油阀减压行程测量装置，其包括：包括底板、样品部件、杠杆部件、千分表测量部件；样品部件布置在底板的左侧，包括样品座、夹紧螺帽、定位销钉；杠杆部件布置在底板中部，用于连接样品部件和千分表测量部件，其包括杠杆支架和杠杆总成，杠杆支架安装在底板上，杠杆总成安装在杠杆支架上，其一端设置带有球形面的测头，另一端设置圆形辅助测量台；千分表测量部件设置在底板右侧，包括限位螺钉和千分表；待测出油阀放入样品座内，测头抵触在出油阀阀芯的减压环带下方，读取千分表度数，判断待测出油阀减压行程是否合格。本发明结构简单，制造成本低，可精确测量出油阀减压行程，操作简单，测量效率高，重复性好。
