【专利】一种可节省面板厚度的针阀式注塑系统(专利号:202010005195.4)

专利号：202010005195.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳市麦士德福科技股份有限公司
专利分类号：B29C45/27(20060101)

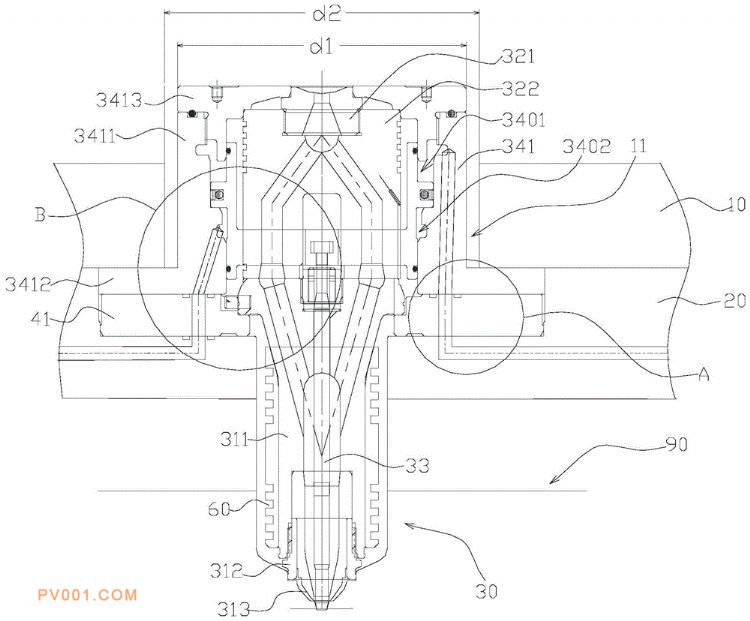

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种可节省面板厚度的针阀式注塑系统，涉及注塑成型技术领域。本发明的注塑系统包括注塑机码模板、面板和单头针阀；面板上设有安装槽和安装通孔，注塑机码模板设有模板避空孔，注塑机码模板与面板连接；单头针阀一端由安装通孔穿出，单头针阀安装于面板，另一端伸入模板避空孔内或由模板避空孔穿出；单头针阀包括热咀、唧咀、阀针和气缸组件；气缸组件包括缸体和缸芯；缸芯套接于缸体内，缸芯与缸体之间配合形成上部气腔和下部气腔；热咀内部设有针道，阀针一端与缸芯连接，另一端穿入针道；面板上设有第一气道和第二气道，第一气道用于与上部气腔连通，第二气道用于与下部气腔连通；本发明可节省面板厚度，节约成本。
