【专利】用于压缩机的气阀组件、压缩机构和压缩机(专利号:201811290396.2)

专利号：201811290396.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：安徽美芝精密制造有限公司
专利分类号：F04C18/44(20060101)

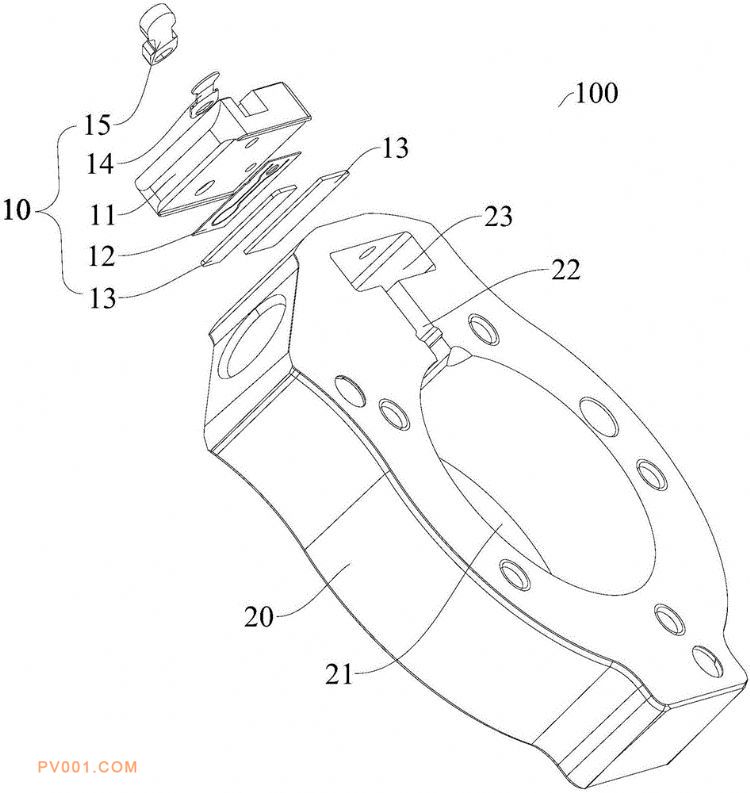

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种用于压缩机的气阀组件、压缩机构和压缩机，气阀组件包括：阀板，阀板为大体方形板，阀板具有长度S5、宽度L5和厚度，阀板沿压缩机的轴线方向尺寸为阀板的宽度尺寸，阀板在朝向滑片的一侧表面设有阀板槽，阀板槽为与阀板形状对应的方形槽，阀板槽具有长度S1、宽度L1及深度H1，且S1≤S5，0.1mm≤H1≤1mm，阀板槽的底壁上设有吸气孔及排气孔；吸气阀片，设在阀板槽内，吸气阀片上设有堵头，吸气阀片上设有对应排气孔的通孔；两个垫片，均设在阀板槽内，在阀板的长度方向上分别位于吸气阀片的两侧。根据本发明实施例的用于压缩机的气阀组件，保证在装配完成后吸气阀片不会受到撞击，阀板槽和垫片配合具有便于加工、安装和密封效果好的功能。
