【专利】一种热采水平井分段注汽的等干度分注阀(专利号:201911273132.0)

专利号：201911273132.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石油化工股份有限公司胜利油田分公司石油工程技术研究院

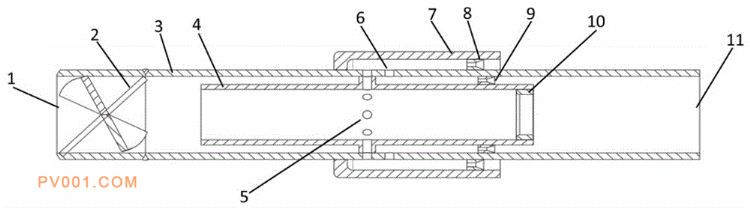

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供一种热采水平井分段注汽的等干度分注阀，其中所述的中心管连接在注汽油管上，中心管外壁为分流控制管，分流控制管内安装等干度分流喷嘴；中心管内安装旋流器及气核收集管，气核收集管沿圆周分布气核分流喷嘴，气核收集管与中心管的环形腔内安装液膜主流喷嘴；液膜主流喷嘴与气核分流喷嘴间的中心管壁上安装有液膜分流喷嘴，所述的液膜分流喷嘴与分流控制管连通；优点为：本发明克服各个注汽单元阻力差异对蒸汽水两相等干度分配的影响，实现蒸汽水两相流体在不同流量下的等干度分配；装置体积小、结构简单紧凑，无运动部件，无需维护，适应注汽井下内径157mm内的等干度流量分配；水平段的吸汽剖面从40%提高到60%以上。
