【专利】可调式恒量配汽阀(专利号:201921028877.6)

专利号：201921028877.6
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油天然气股份有限公司
专利分类号：E21B34/08(20060101)

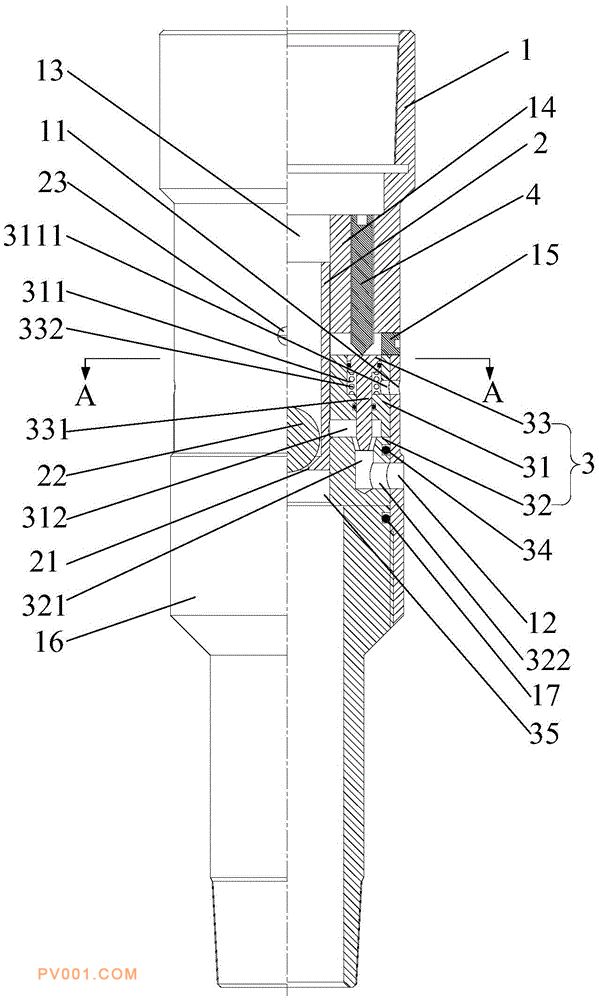

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种可调式恒量配汽阀，其包括阀体、滑套、调节组件和控制杆，阀体具有注汽通道、进汽口和出汽口；滑套能分离的与阀体密封连接；调节组件包括设置于滑套与阀体之间的缸体，缸体的上端设有容置槽，容置槽的侧壁上设有进汽孔，容置槽内设有活塞，活塞的底面连接有活塞杆，缸体的下部设有导流通道，导流通道的侧壁上设有调节孔，活塞杆的下端伸入调节孔内，活塞杆能通过移动改变导流通道的过流面积的大小，控制杆的下端能抵接于活塞的上端面，控制杆的移动能控制活塞杆的移动距离。本实用新型充分利用了管柱内压力、阀体的外压力和蒸汽出口处压力同时控制蒸汽的注入速度，达到合理均衡注汽的目的。
