【专利】一种闸阀(专利号:202010064321.3)

专利号：202010064321.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：宁波真格液压科技有限公司
专利分类号：F16K3/02(20060101)

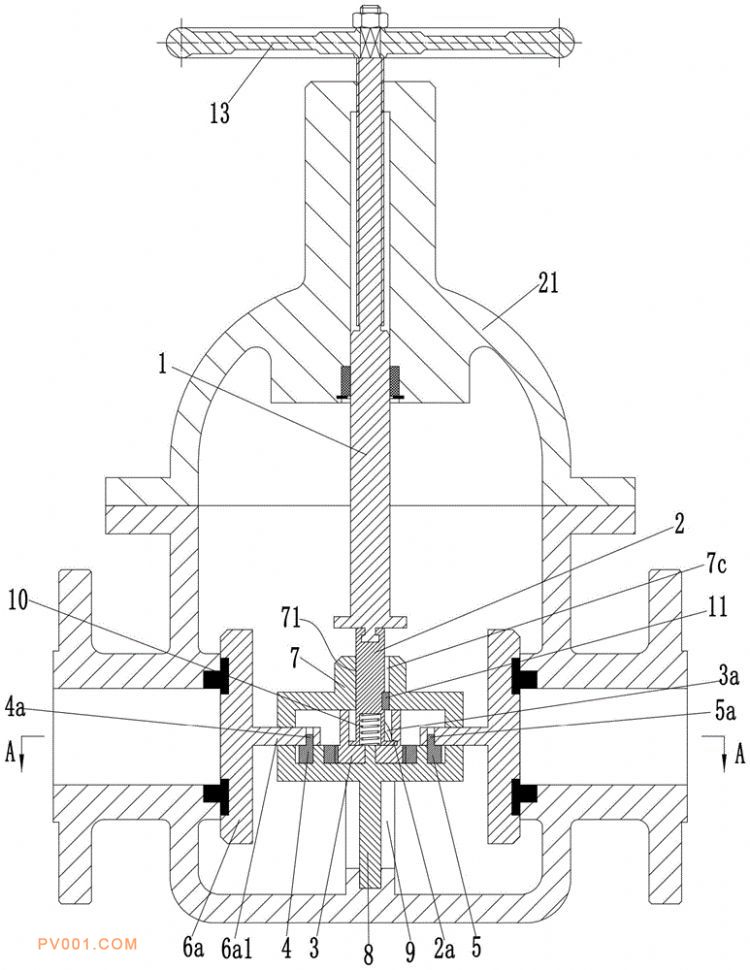

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种闸阀，包括阀体，所述阀体内设有上端开口的阀腔，所述阀体在阀腔的上端开口处固定安装有阀盖；所述阀体的侧面设有与阀腔连通的左连通管和右连通管，所述左连通管和右连通管同轴设置；所述阀体内在阀腔的底部固定安装有竖直板，所述竖直板与左连通管的轴线平行；所述阀腔内沿垂直于左连通管轴向设有竖直板，所述竖直板的上方设有安装框，所述安装框的左侧壁上滑动连接有左连杆、右侧壁上滑动连接有右连杆，所述左连杆的左端设有左阀盘，所述右连杆的右端设有右阀盘；所述安装框内设有传动组件；所述阀盖上设有与传动组件连接的动力组件；该闸阀不仅结构简单，而且在开启和关闭时，阀盘和阀口不会产生摩擦。
