【专利】快速响应电磁阀结构及其应用(专利号:202010015565.2)

专利号：202010015565.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：无锡峰烽达科技有限公司
专利分类号：F16K1/00(20060101)

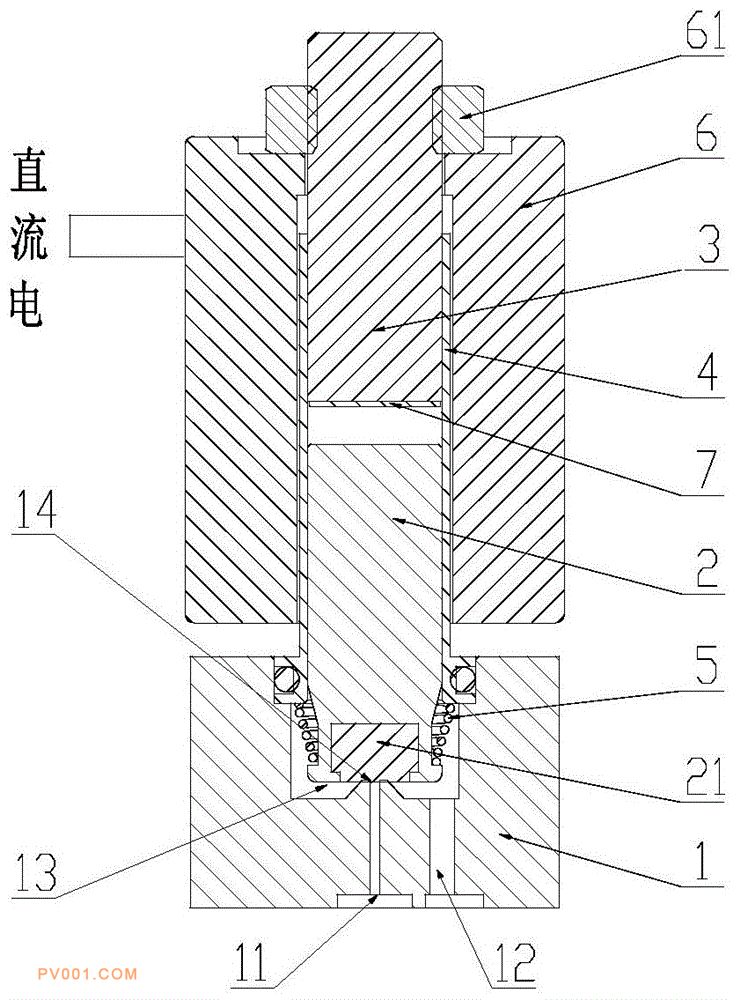

专利摘要：公开（公告）日:2020-05-08摘要:一种快速响应电磁阀结构，包括阀座、动铁芯、静铁芯、复位弹簧、隔磁套管、直流线圈；阀座设有流体腔室，流体腔室上设有动铁芯，动铁芯上设有静铁芯，动铁芯和静铁芯外套有隔磁套管，静铁芯与隔磁套管固定连接，隔磁套管下端固定在流体腔室上，隔磁套管外侧设有直流线圈，动铁芯底部设有复位弹簧，动铁芯底部在复位弹簧弹力和动铁芯重力的作用下抵住流体腔室的流体入口；直流线圈通电后产生磁场，磁场使动铁芯与静铁芯吸合，打开流体腔室的流体入口；动铁芯与静铁芯之间的动铁芯顶部或静铁芯底部设有非导磁低隔磁材料制作而成的隔片或涂覆非导磁低隔磁材料涂层。本发明能在高温、高磁环境中保证电磁阀保持快速响应能力和精确控制能力。
