【专利】一种便于清理进口管路异物的离心泵(专利号:201920770736.5)

专利号：201920770736.5
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市福刚机械厂
专利分类号：F04D13/06(20060101)

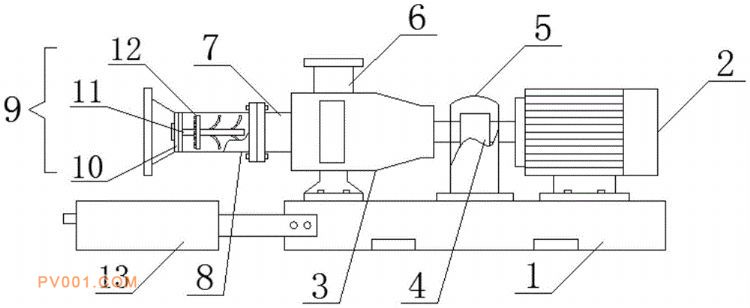

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种便于清理进口管路异物的离心泵，底座从右至左依次包括安装部a、安装部b和安装部c,安装部a的上方通过螺栓a安装有电机，电机的左侧中心位置为电机轴，安装部c的上方通过螺栓b安装有泵体，泵体的右侧中心位置为泵轴，泵轴与电机轴之间通过联轴器联接，安装部b的上方且位于联轴器的外侧通过螺丝a安装有防护罩，泵体的上方为出水管，泵体的左侧为进水管，进水管的左侧通过螺栓c安装有清理头，清理头的左侧呈大口结构，清理头的内侧左方设有固定环，固定环的侧面通过螺钉a安装有清理组件。通过清理头和清理组件的配合使用，方便了对离心泵异物的清理，同时通过接物盘的安装，还可以对清理出来的异物进行收集。
