【专利】一种具有平板型导流叶片的离心泵径向密封环(专利号:201810409168.6；108757546B)

专利号：201810409168.6;108757546B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F04D29/08(20060101)

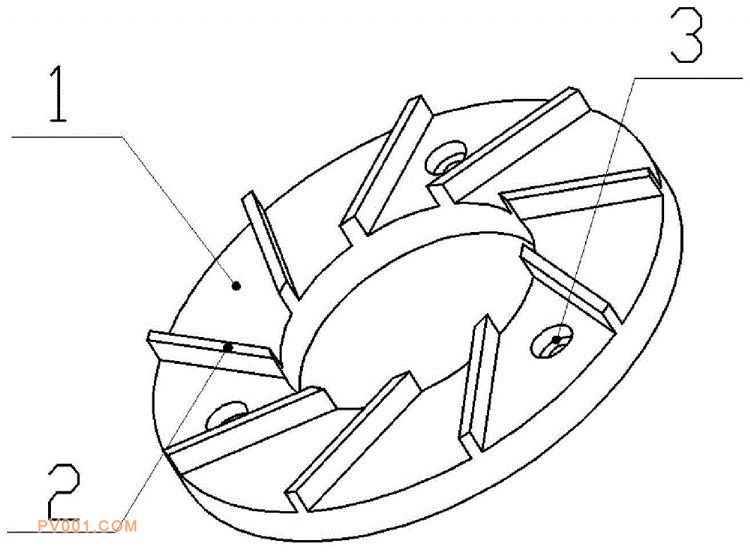

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开一种安装在蜗壳与叶轮之间的间隙处的具有平板型导流叶片的离心泵径向密封环，由圆盘和径向导流叶片组成，在圆盘的一侧盘面上沿圆周方向均匀固定布置多个径向导流叶片，每个径向导流叶片都是一块垂直于圆盘盘面的平板；进一步地，圆盘固定连接在蜗壳上，径向导流叶片面朝叶轮且与叶轮的前盖板端面保持Δ＝0.5～1mm的轴向间隙；本发明是一种非接触式的密封装置，采用径向导流方向，当离心泵叶轮旋转时，带动了叶轮和蜗壳之间的液体旋转，旋转液体在固定的径向的导流叶片的诱导下产生定向流动，诱导方向与叶轮和蜗壳之间泄露流体的运动方向相反，从而达到阻止流体从叶轮与蜗壳间隙处泄露的目的。
