【专利】一种泵出单向阀密封结构(专利号:201921010067.8)

专利号：201921010067.8
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市亿鑫锋机械配件有限公司
专利分类号：F16K15/06(20060101)

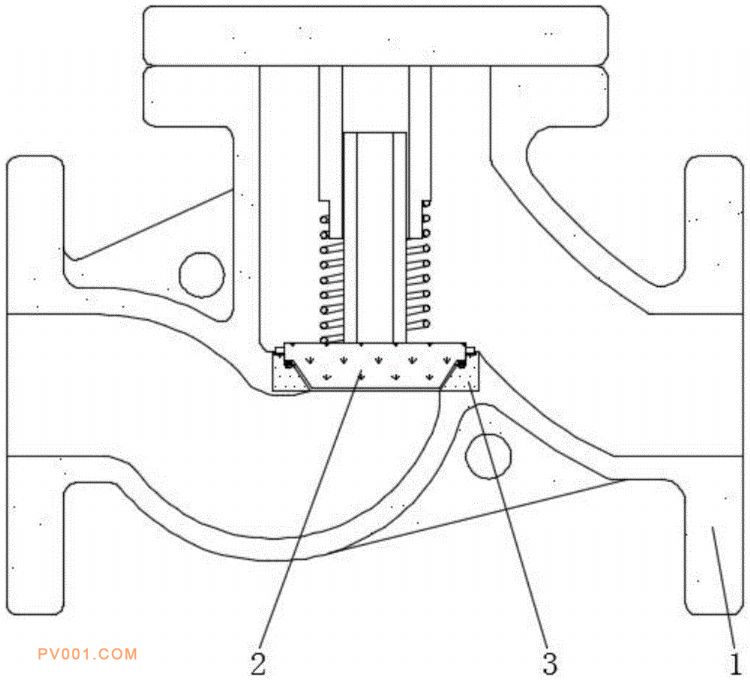

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种泵出单向阀密封结构，涉及单向阀领域，该泵出单向阀密封结构，包括阀体和阀瓣，所述阀体的内部设置有圆盘，所述圆盘的顶部开设有第一圆槽，所述第一圆槽内壁的底部分别开设有第二圆槽和第一密封槽，所述第二圆槽内壁的底部分别开设有通槽和第二密封槽，所述阀瓣的表面固定套接有圆环，所述圆环的表面与第一圆槽的内壁活动连接，所述圆环的底部镶嵌有密封垫，所述密封垫的表面与第一密封槽的内壁活动连接。本实用新型通过设置圆盘、密封垫、密封条和压簧，解决了目前常见的泵出弹簧式单向阀密封结构在使用时，弹簧式单向阀通过密封垫仅具备了单层密封效果，从而导致弹簧式单向阀密封能力较差的问题。
