【专利】一种高效冷析结晶器轴流泵结构(专利号:201921067343.4)

专利号：201921067343.4
专利状态：有权
专利类型：[实用新型]
专利申请人：河南金大地化工有限责任公司
专利分类号：F04D3/00(20060101)

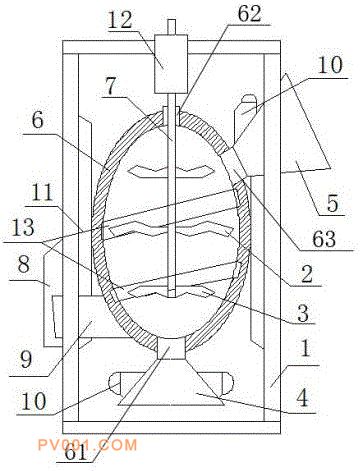

专利摘要：公开（公告）日:2020-05-01摘要:本新型涉一种高效冷析结晶器轴流泵结构，包括承载龙骨、主驱动叶轮、辅助驱动叶轮、引流锥、导流锥、泵体、传动轴，其中承载龙骨为轴线与水平面垂直分布的框架结构，泵体嵌于承载龙骨内，泵体为椭球体空心腔体结构，其长轴与承载龙骨同轴分布，泵体下端面设进料口，上端面设驱动轴孔，泵体上半部侧壁上设出料口，出料口与引流锥上端面连接并同轴分布，出料口与导流锥前端面连接，传动轴通过驱动轴孔与泵体连接，辅助驱动叶轮、主驱动叶轮均嵌于泵体内。本新型较传统的轴流泵在在同样驱动功率下，可有效提高出口流量的同时，降低扬程，还有效缩短了轴系长度，降低了运行过程中轴杆震动幅度，同时也极大的提高了叶轮的气蚀能力。
