【专利】第五类热驱动压缩(专利号:201610307157.8；105953462B)

专利号：201610307157.8;105953462B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B25/02(20060101)

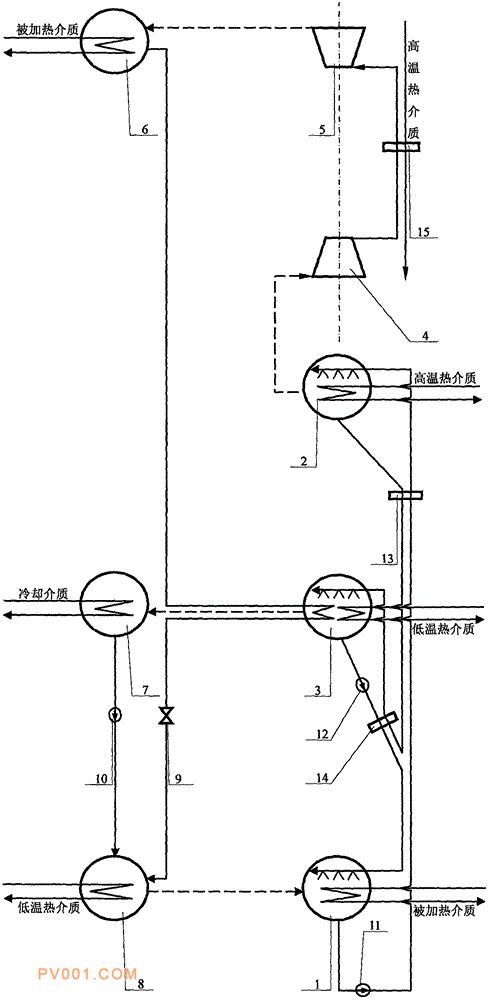

专利摘要：公开（公告）日:2020-05-01摘要:本发明提供第五类热驱动压缩?吸收式热泵，属于热泵与余热利用技术领域。吸收器、发生器、第二发生器、溶液泵、第二溶液泵、溶液热交换器和第二溶液热交换器形成溶液回路，发生器有冷剂蒸汽通道依次连通压缩机、高温热交换器、膨胀机和冷凝器，冷凝器有冷剂液管路经第二发生器和节流阀连通蒸发器，第二发生器有冷剂蒸汽通道连通第二冷凝器，第二冷凝器经冷剂液泵连通蒸发器，蒸发器有冷剂蒸汽通道连通吸收器，发生器和高温热交换器有高温热介质通道、吸收器和冷凝器有被加热介质通道、第二冷凝器有冷却介质通道、第二发生器和蒸发器有低温热介质通道与外部连通，膨胀机连接压缩机并传输动力，形成第四类热驱动压缩?吸收式热泵。
