【专利】一种油泵泵体倒模铸造用夹持装置(专利号:201921545998.8)

专利号：201921545998.8
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽省庐江县盛林机械有限公司
专利分类号：B22D33/06(20060101)

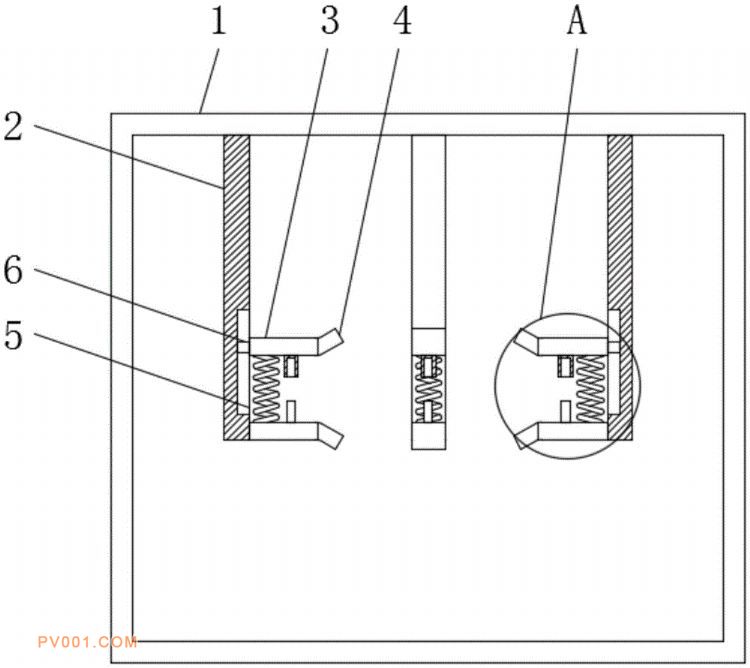

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种油泵泵体倒模铸造用夹持装置，包括框架，所述框架的顶部下端固定连接有多个支撑杆，所述支撑杆的数量为3个，且支撑杆呈三角形排列，多个所述支撑杆相互靠近的一侧固定连接有夹紧板，所述夹紧板远离支撑杆的一端固定连接有连接块，所述夹紧板包括上夹板、下夹板和拉伸弹簧，所述支撑杆的内侧壁滑动连接有上夹板，所述支撑杆的底端内侧固定设置有下夹板，且上夹板和下夹板之间固定设置有拉伸弹簧，两个所述连接块分别与上夹板和下夹板远离支撑杆的一端固定连接，且位于上方的连接块向上倾斜设置，位于下方的连接块向下倾斜设置，本实用新型解决了倒模在工作时由于固定效果不佳从而产生旋转和松动的问题。
