【专利】一种泵体下盖套件的检具(专利号:201921428864.8)

专利号：201921428864.8
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波横河模具股份有限公司
专利分类号：G01B5/00(20060101)

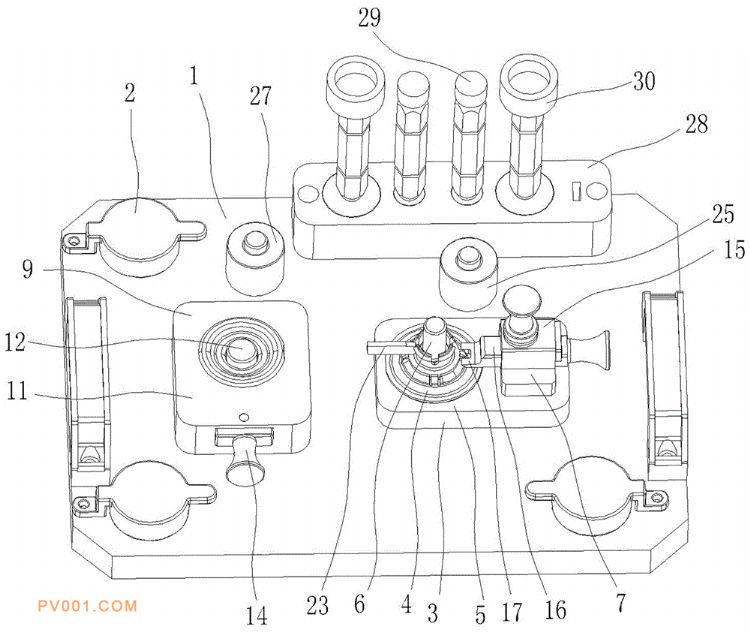

专利摘要：公开（公告）日:2020-05-01摘要:一种泵体下盖套件的检具，包括工作台，还包括：基准块，其用于制定后续检测部件的测量基准；第一定位座，其用于泵体第一下盖的定位；第一滑动检测装置，其用于检测泵体第一下盖凸筋的位置度；第二定位座，其用于泵体第二下盖的定位；第二滑动检测装置，其用于检测泵体第二下盖外圆槽的位置度。通过该检具可以实现对泵体的第一下盖和第二下盖内的多个结构的尺寸以及位置度的检测，大大提高了检测效率，并且保证了检测质量。
