【专利】一种用于离心泵箱体的冷却系统(专利号:201920746039.6)

专利号：201920746039.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江威龙泵业有限公司
专利分类号：F04D29/58(20060101)

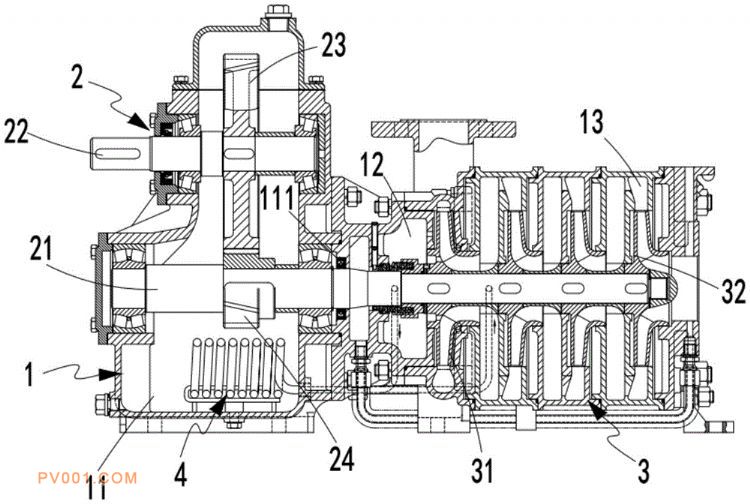

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型提供了一种用于离心泵箱体的冷却系统，其包括箱体、变速机构、叶轮机构及冷却管路，箱体依次包括变速箱室、机封室及叶轮室，叶轮室内储存有冷却液，变速机构设置于变速箱室内，其驱动旋转的主轴穿透机封室转动设置于叶轮室内，叶轮机构包括设置于机封室的第一导叶轮及设置于叶轮室内的若干第二导叶轮，冷却管路设置于变速箱室内，其两端的进液孔及回液孔分别设置于机封室及叶轮室内，其通过利用离心泵体不同位置的压差，使叶轮室内的冷却液通过冷却管路进入变速箱室内，冷却变速箱室内的齿轮油，以此达到冷却变速箱室的效果，解决离心泵箱体冷却的技术问题，结构简单，冷却循环系统无需增加外部动力源。
