【专利】一种电荷泵电路(专利号:201710543020.7；107331417B)

专利号：201710543020.7;107331417B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海华虹宏力半导体制造有限公司
专利分类号：G11C16/30(20060101)

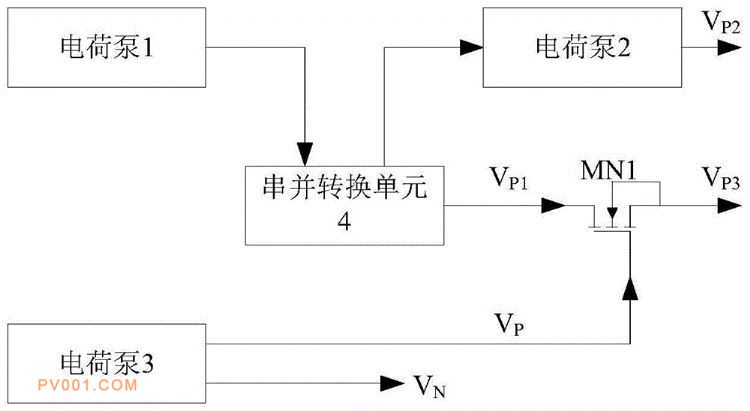

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开了一种电荷泵电路，包括：第一电荷泵与第二电荷泵，用于产生输出电压较低但驱动力要求大的电压；第三电荷泵，用于产生输出电压较高正压或负压但驱动力要求小的电压；串并转换单元，用于于需要时将第一电荷泵的输出连接至第二电荷泵的输入；一开关，用于在第三电荷泵的输出电压的控制下产生幅值受控于在第三电荷泵输出电压的输出电压,通过本发明，可节省电路面积。
