【专利】第一类热驱动压缩式热泵(专利号:201711245430.X；108151361B)

专利号：201711245430.X;108151361B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B29/00(20060101)

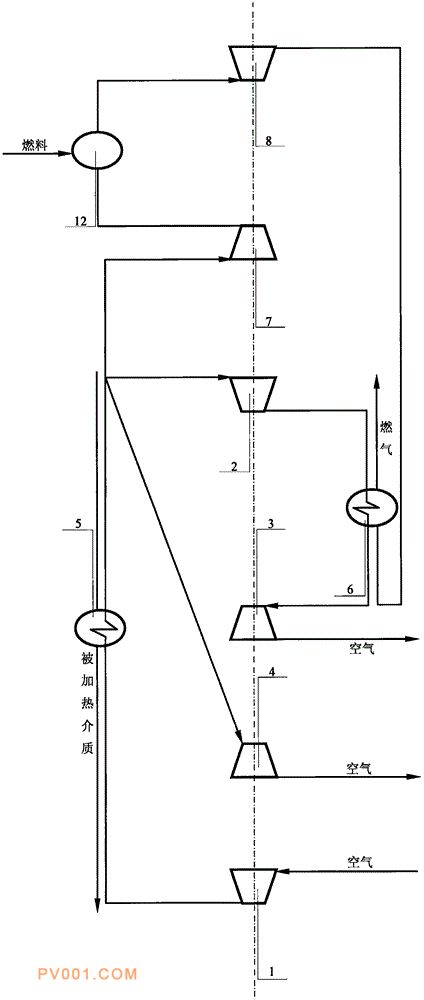

专利摘要：公开（公告）日:2020-05-01摘要:本发明提供第一类热驱动压缩式热泵，属于动力、制冷与热泵技术领域。外部有空气通道与压缩机连通，压缩机还有空气通道经供热器之后分别与第二压缩机、第二膨胀机和第三压缩机连通，第二压缩机还有空气通道经高温热交换器与膨胀机连通，膨胀机还有空气通道与外部连通，第二膨胀机还有空气通道与外部连通，第三压缩机还有空气通道与燃烧室连通，外部还有燃料通道与燃烧室连通，燃烧室还有燃气通道与第三膨胀机连通，第三膨胀机还有燃气通道经高温热交换器与外部连通，供热器还有被加热介质通道与外部连通，膨胀机、第二膨胀机和第三膨胀机连接压缩机、第二压缩机和第三压缩机并传输动力，形成第一类热驱动压缩式热泵。
