【专利】一种搅匀排污泵(专利号:201811237723.8)

专利号：201811237723.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：胡正云
专利分类号：F04D7/04(20060101)

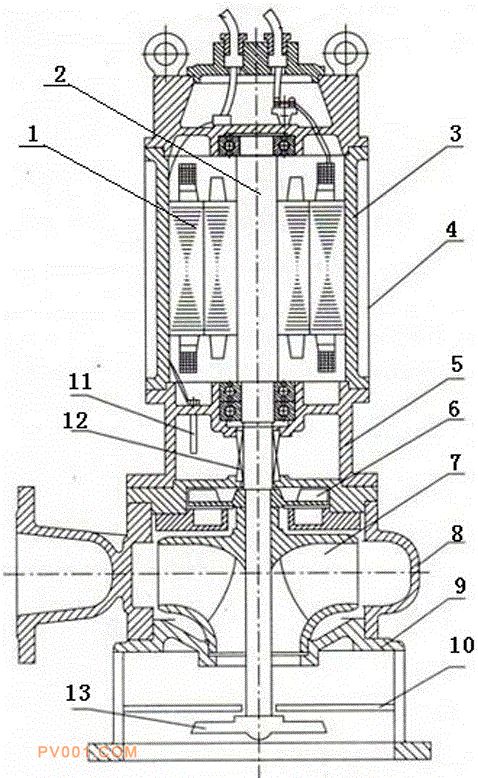

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开了一种搅匀排污泵，该搅匀排污泵由内循环机、转轴、机壳、内循环套、油箱、副叶轮、叶轮、泵体、底座、隔板、油头探头、机械密封件、搅拌件所组成，所述内循环机绕转轴对称设置于机壳内部，所述机壳外圈设置有内循环套，所述油箱设置于内循环机下侧，并通过螺栓与机壳固定连接，所述油箱下侧设置有副叶轮，所述油水探头与机壳通过螺栓固定连接，所述叶轮设置于副业轮下侧，所述副叶轮与叶轮通过螺栓与机壳固定连接，所述叶轮外侧设置有泵体，所述泵体下侧通过螺栓与底座固定连接，所述隔板设置于底座内侧，并绕制转轴设置，所述搅拌件设置于隔板下侧，并与转轴传动连接。本发明结构简单，操作简便，大大提高了产品的排污效果。
