【专利】一种泵吸式连续高效砂滤器(专利号:201920685537.4)

专利号：201920685537.4
专利状态：有权
专利类型：[实用新型]
专利申请人：石河子大学
专利分类号：C02F9/04(20060101)

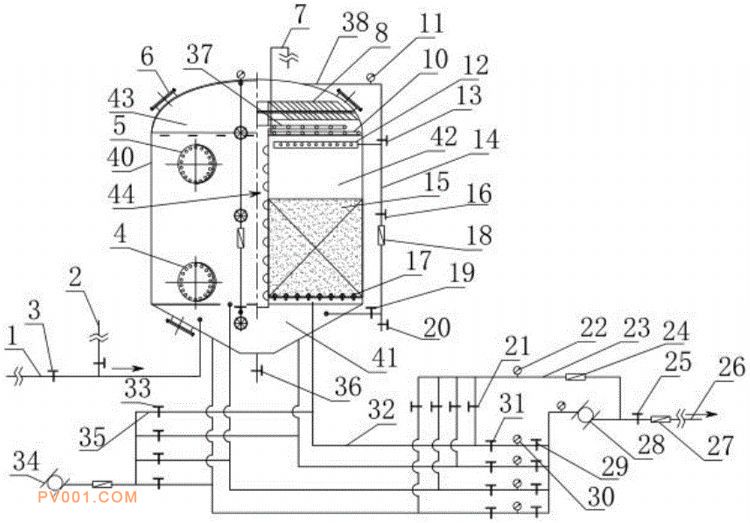

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种泵吸式连续高效砂滤器，包括总进水管、絮凝剂投加管、筒体、水泵抽吸系统，筒体包括混合仓、沉淀分水仓、若干过滤仓以及水力絮凝通道，混合仓为倒圆台结构且底部设有混合仓排泥管阀门，混合仓与总进水管连通，水力絮凝通道的上部通过沉淀配水管与沉淀分水仓连通，水力絮凝通道的下部与混合仓连通，沉淀分水仓内设有若干个沉淀配水管，沉淀分水仓的底部设有虹吸排泥支管以及与虹吸排泥支管连通的虹吸排泥干管，虹吸排泥干管垂直贯穿筒体的上端，沉淀分水仓顶部连接有分水管，分水管分别与滤仓布水器与混合仓连接，过滤仓包括位于上部的滤仓布水器、位于下部的集水装置以及位于两者之间的滤床，集水装置与水泵抽吸系统连接。
