【专利】一种内置运水泵的烟罩结构(专利号:201921438426.X)

专利号：201921438426.X
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市力特实业发展有限公司
专利分类号：F24C15/20(20060101)

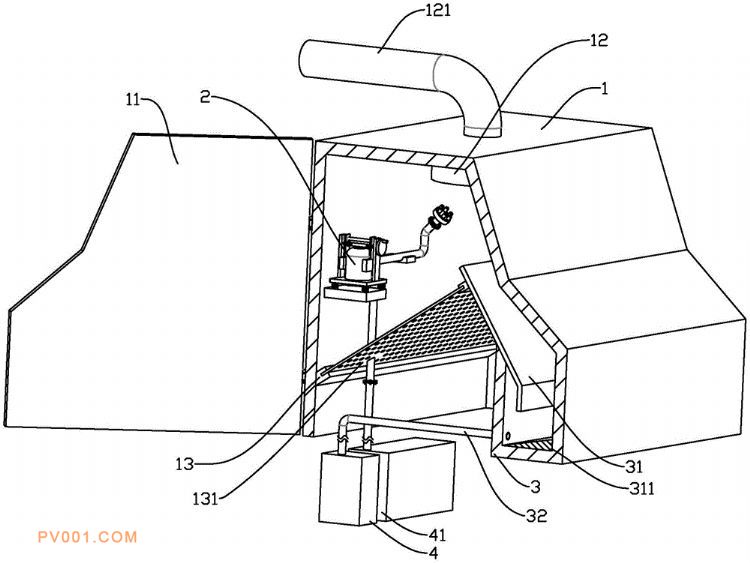

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型涉及厨房设备技术领域，公开了一种内置运水泵的烟罩结构，包括固定在厨房墙壁上的罩体及铰接在罩体侧面上的检修门，罩体的内顶部固定连接有离心风机，离心风机的出风端上固定连接有穿设罩体上表面的风管，罩体的内壁上固定连接有运水泵，运水泵的出水端上固定连接有喷淋管，喷淋管的出水端上固定连接有喷雾花洒，罩体的内壁底部固定连接有导流槽，导流槽上固定连接有出水管，出水管的端部固定连接有油水分离器，油水分离器的出水端上固定连接有与运水泵固定连接的水箱。本实用新型具有以下优点和效果：电机固定在罩体中，可减少烟罩的占地面积，进而使烟罩的适用范围更广，以此提高烟罩的实用性。
