【专利】一种无泄漏自吸泵(专利号:201921477992.1)

专利号：201921477992.1
专利状态：有权
专利类型：[实用新型]
专利申请人：四川川工泵业有限公司
专利分类号：F04D13/06(20060101)

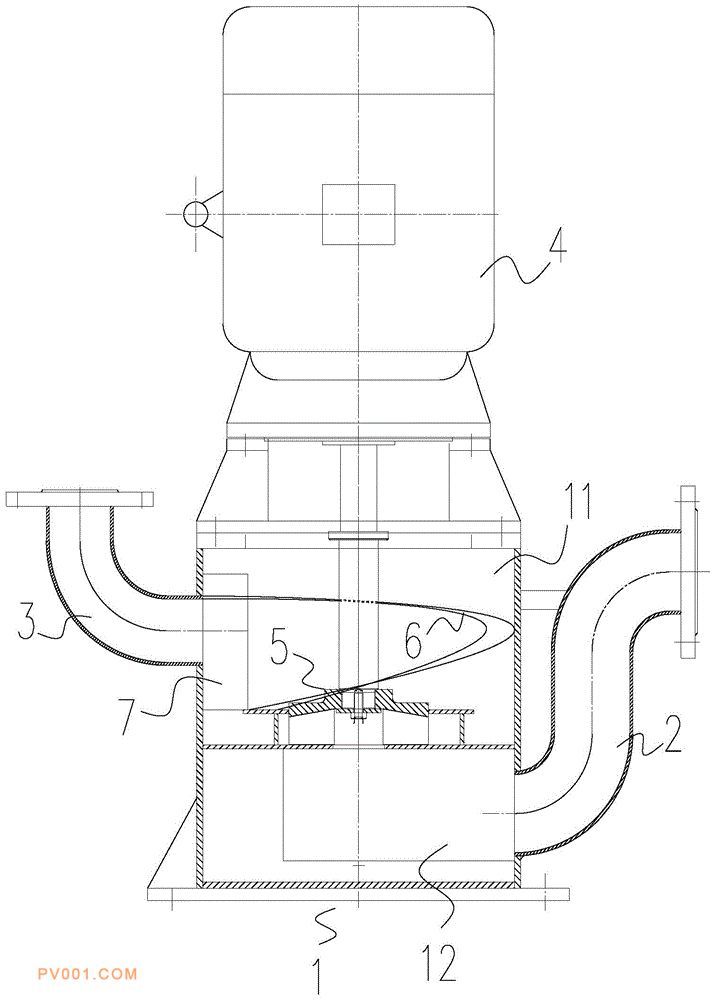

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型为克服现有技术存在的问题，提供一种无泄漏自吸泵，在原有自吸泵的结构上增加了螺旋导叶片，使得介质在离心旋转的同时，沿着螺旋导叶片强制提升其高度，介质在泵内停留时间缩短，从而降低了能耗。本实用新型公开了一种无泄漏自吸泵，整体竖向设置，包括泵体，具有泵室和储水腔，所述储水腔位于泵室下方并与其导通；进水管，与所述储水腔连接；出水管，与所述泵室连接；电机，安装在所述泵体顶部外；叶轮，安装在所述泵室内下方与储水腔的导通处，在所述泵室内壁内上安装有螺旋导叶片。
