【专利】可变排量润滑剂叶片泵(专利号:201780092254.2)

专利号：201780092254.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：皮尔伯格泵技术有限责任公司
专利分类号：F01C21/10(20060101)

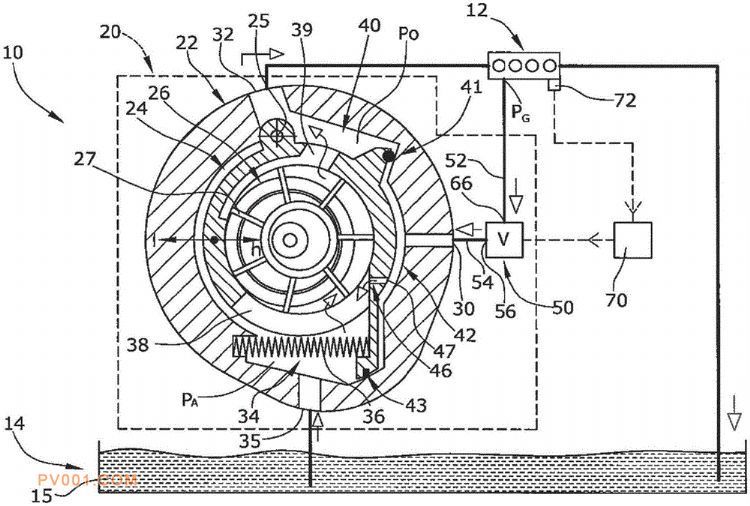

专利摘要：公开（公告）日:2020-05-01摘要:本发明涉及一种用于提供具有泵出口压力(PO)的加压润滑剂的可变润滑剂叶片泵(20)，包括静态泵壳(22)、可移位控制环(24)、以及可旋转泵转子(26)，该泵转子(26)包括在控制环(24)中旋转的多个转子叶片(27)，控制环(24)可相对于泵转子(26)移位，从而改变控制环(24)相对于泵转子(26)的偏心率，以控制容积泵性能。该叶片泵(20)进一步包括：控制环预压弹簧(36)，该控制环预压弹簧对可移位控制环(24)施加预压，并将可移位控制环(24)推向高偏心率方向(h)；液压安全控制室(40)，该液压安全控制室使可移动控制环(24)克服控制环预压弹簧(36)而移动，并被具有泵出口压力(PO)的润滑剂直接恒定地加压；单独的液压调节控制室(42)，该液压调节控制室使可移位控制环(24)克服控制环预压弹簧(36)而移动，并被具有超过大气压力(PG)的加压润滑剂有选择性地加压；电动调节阀(50)，该电动调节阀用于有选择性地将具有超过大气压力(PG)的加压润滑剂导引至调节控制室(42)；以及校准液压通道(46)，该校准液压通道将调节控制室(42)与大气压(PA)直接连接，其有效液压横截面积小于5.0平方毫米。
