【专利】双向齿轮马达泵(专利号:201911214554.0)

专利号：201911214554.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：山西斯普瑞机械制造股份有限公司
专利分类号：F04C2/10(20060101)

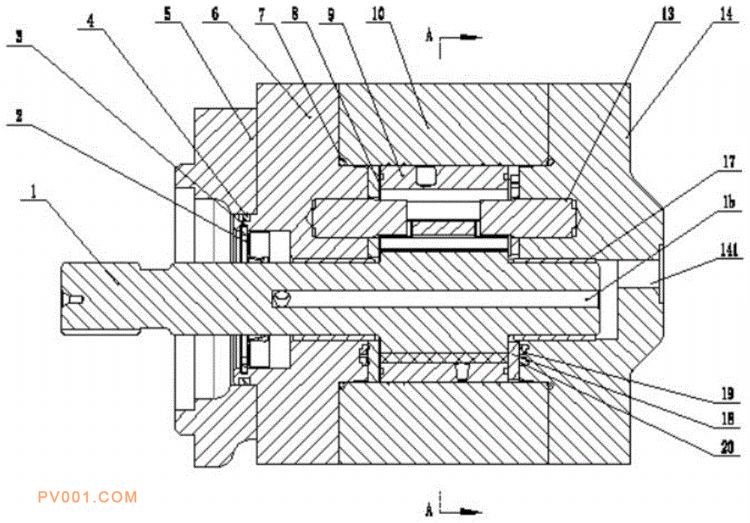

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开一种双向齿轮马达泵，包括齿轴、前盖、泵体、后盖、内齿圈，此外，还包括：具有一对侧板的轴向密封组件和用于使泵体内变热的液压油朝泵体外循环流动的外泄油通道；外泄油通道包括：由一对侧板中的前侧板与前盖、齿轴之间的间隙所围成的第一通道；由一对侧板中的后侧板与后盖、齿轴之间的间隙所围成的第二通道；开设于齿轴上且其进油口与第一通道相连通、出油口与第二泄道通道相连通的第三泄道通道；开设在后盖上且其进油口与第二通道、第三泄道通道分别相连通的第四通道。本发明的双向齿轮马达泵，在正转与反转的情况下均可正常工作，且流量大，压力高，受热后的液压油可外泄到泵体外，利于泵体散热，提高齿轮马达泵的使用寿命。
