【专利】一种热水泵密封装置(专利号:201921395082.9)

专利号：201921395082.9
专利状态：有权
专利类型：[实用新型]
专利申请人：山鹰国际控股股份公司
专利分类号：F04D29/12(20060101)

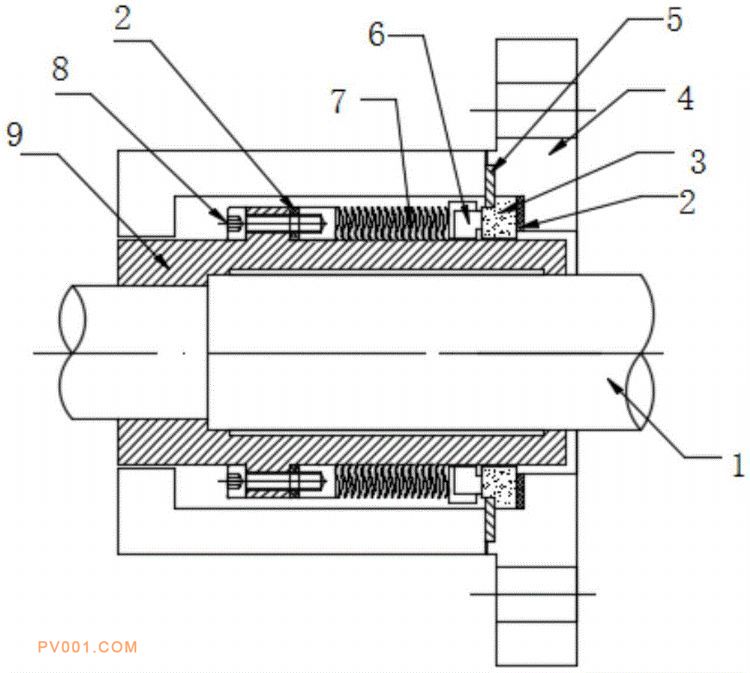

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种热水泵密封装置，属于热水泵辅助设备领域。针对现有技术中热水泵的密封性能较差且耗费大量水资源进行冷却的问题，本实用新型提供了一种水泵密封装置，它包括设置在热水泵上的机封压盖，套设在泵轴上的机封轴套，机封轴套上设置有卡环，卡环内设置有动环，动环与设置在机封轴套上且周向限位在机封压盖上的静环贴合，机封轴套上还设置有定位环，定位环与卡环之间设置有金属波纹管。本实用新型通过设置有金属波纹管，金属波纹管具有较好的隔热与耐高温的作用，使热水泵整体温度低，且金属波纹管的设置改变了以往需要通入冷却水对热水泵内部进行降温，节约水资源和成本，采用动环与静环贴合密封的方式使得热水泵的密封性能较好。
