【专利】悬臂式石油化工流程泵(专利号:201921209812.1)

专利号：201921209812.1
专利状态：有权
专利类型：[实用新型]
专利申请人：大连液力机械有限公司
专利分类号：F04D29/58(20060101)

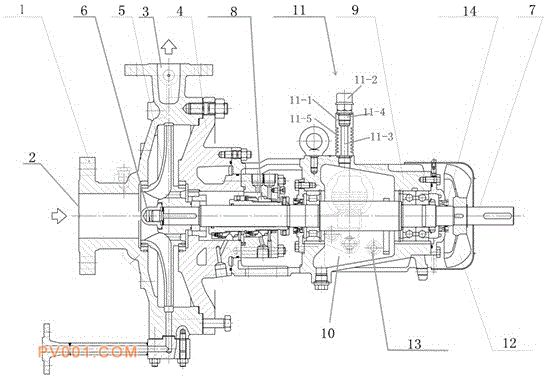

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开一种悬臂式石油化工流程泵，泵体、泵入口、泵出口、泵盖及叶轮，叶轮通过螺母固定在穿过泵盖的泵轴前端，在泵盖后端设有与泵轴密封相接的泵密封组件，所述泵轴通过轴承安装在位于泵密封组件后的轴承箱体上，所述轴承箱体设有润滑油油腔，轴承箱体后固定有轴承油封组件，所述轴承箱体顶部安装有冷凝型放汽塞，所述冷凝型放汽塞包括冷凝管以及安装在冷凝管顶部的放汽塞，所述冷凝管内设有上下贯通的通孔，通孔底部与润滑油油腔内部相通，通孔顶部与滤网组件相接，冷凝管外壁上还设有环形槽，所述泵轴后端套装有位于轴承油封组件后面的风扇组件。
