【专利】一种单级旋片式真空泵(专利号:201921186036.8)

专利号：201921186036.8
专利状态：有权
专利类型：[实用新型]
专利申请人：陈义
专利分类号：F04C25/02(20060101)

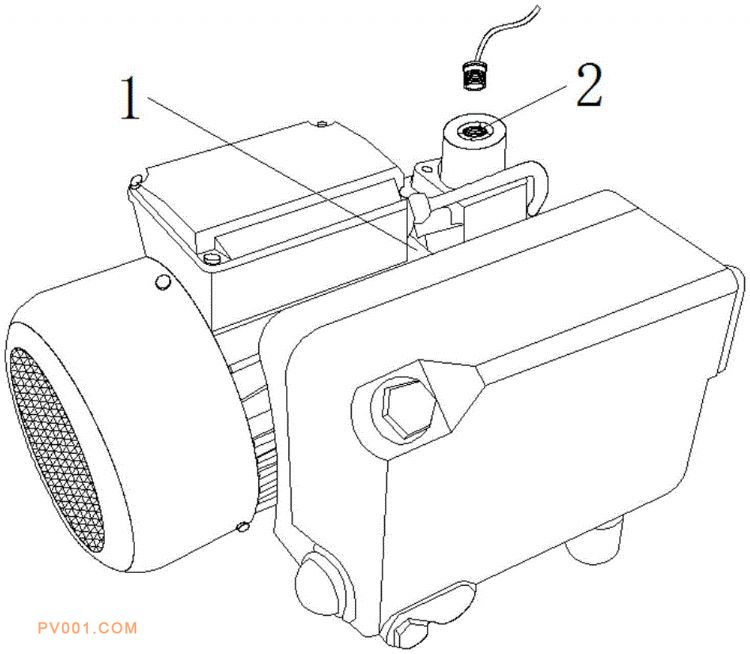

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种单级旋片式真空泵，包括泵体，所述泵体的一侧设置有进气口，且进气口的顶部设置有凹槽，所述凹槽的下方设置有通道，且通道底部的两侧皆通过销轴转动连接有挡板，且挡板的末端皆固定有密封条，所述挡板的一侧皆通过第一弹簧与进气口内壁活动连接，所述进气口内部的两侧皆设置有内腔，涉及真空泵技术领域。本实用新型通过设置的挡板和密封条，第一弹簧向上抵住挡板，使两组密封条相互挤压并接触，当固定管以旋转的方式与通道分离时，避免气体从进气口泄漏，且通过设置的过滤网架和除尘布袋相结合的方式，使随气体一起进入的颗粒杂质被阻挡，通过滤网架和除尘布袋的分离，可将除尘布袋拿出进行更换操作。
