【专利】一种双缸压缩机泵体的吸气结构(专利号:201921504670.1)

专利号：201921504670.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江博阳压缩机有限公司
专利分类号：F04C18/356(20060101)

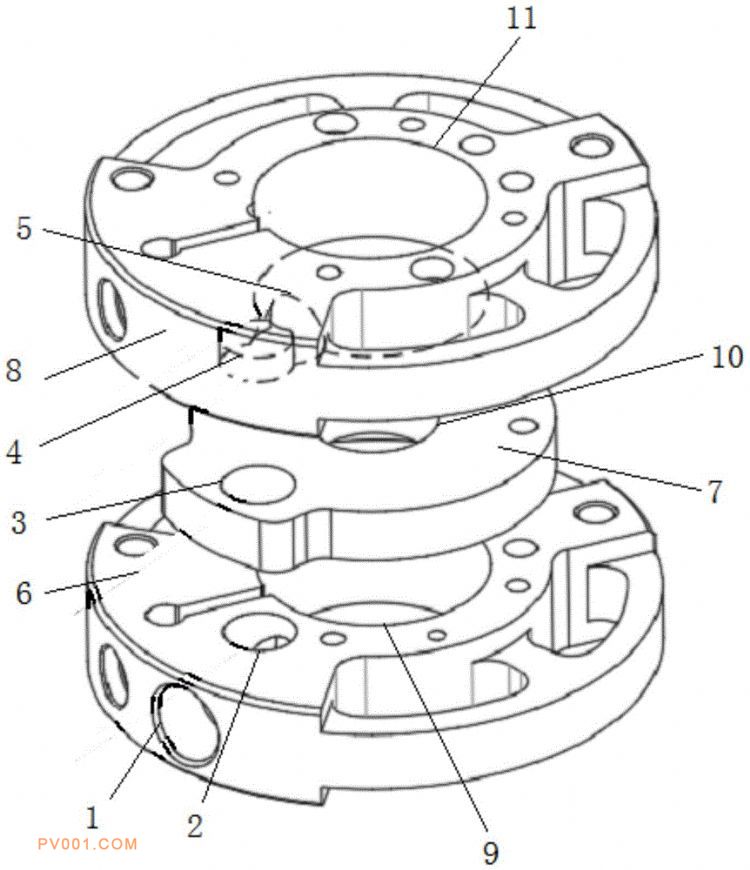

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及压缩机领域，且公开了一种双缸压缩机泵体的吸气结构，包括上气缸、气缸隔板和下气缸，所述下气缸的侧壁开设有下气缸进气孔，所述下气缸的顶部开设有与下气缸进气孔对应的进气口，所述气缸隔板的顶部开设有与进气口对应的连通孔，且连通孔的孔径与进气口的孔径相同。该双缸压缩机泵体的吸气结构，实现了双缸压缩机通过一个进气孔达到双气缸压缩气体的目的，压缩机筒体进气侧只需要冲一个进气孔，降低了筒体加工的工艺复杂性，同时储液器不再需要两个出气管，也降低了储液器的成本和焊接储液器与进气孔的工艺难度。同时单吸气孔吸气使压缩机进气时的噪音降低，扩大了压缩机的使用范围。
