【专利】一种桶泵循环高低温液体循环精密温控系统(专利号:201921098998.8)

专利号：201921098998.8
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州奥德机械有限公司
专利分类号：F25B17/02(20060101)

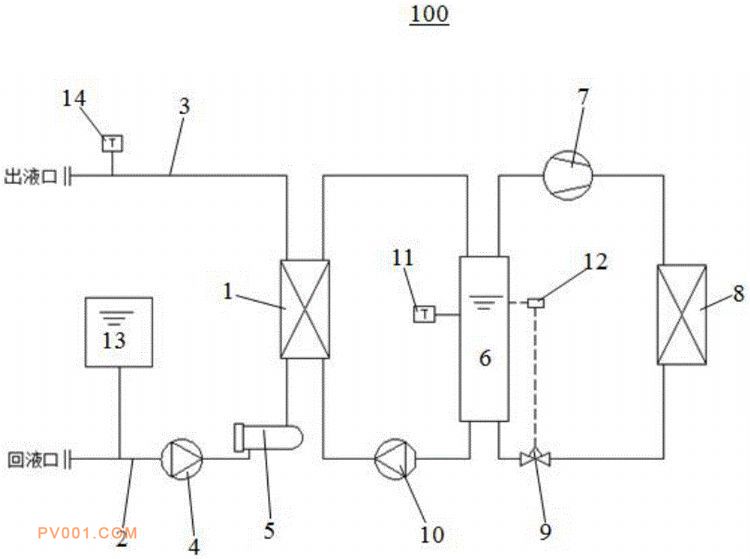

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型揭示了一种桶泵循环高低温液体循环精密温控系统，其包括蒸发器、与所述蒸发器连通的回液管和出液管、设置在所述回液管上的循环泵和加热器、与所述蒸发器形成循环回路的低压循环桶、与所述低压循环桶形成循环回路的制冷剂系统、设置在所述蒸发器与所述低压循环桶连通管路上的冷媒屏蔽泵，所述制冷剂系统包括串联的压缩机、冷凝器、以及设置在所述低压循环桶与所述冷凝器连通管路上的节流装置，所述低压循环桶上设置有第一温度计和液位传感器。本实用新型可实现在介质大温区范围内，压缩机运行工况稳定，运行安全且使用寿命长；冷媒变频控制，控温稳定且节能。
