【专利】体积小巧且便于搬运及液体流动的渣浆泵(专利号:201921128748.4)

专利号：201921128748.4
专利状态：有权
专利类型：[实用新型]
专利申请人：汉能(天津)工业泵有限公司
专利分类号：F04D13/04(20060101)

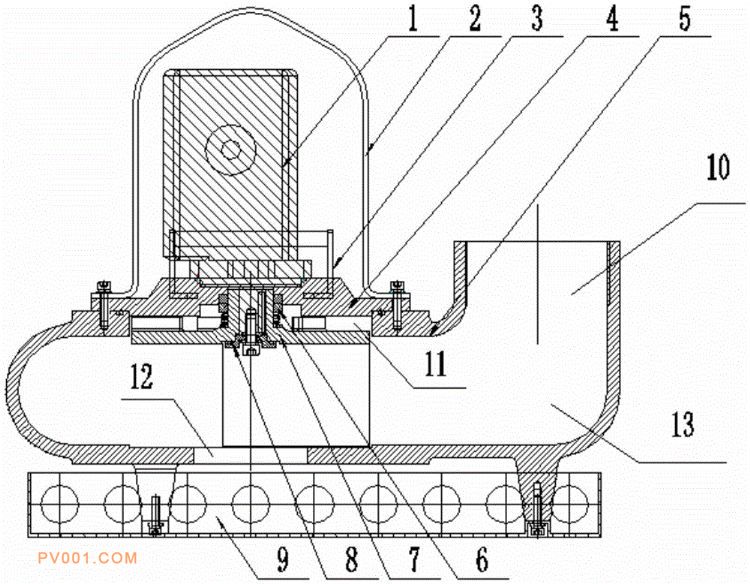

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及渣浆泵技术领域，尤其体积小巧且便于搬运及液体流动的渣浆泵，其包括泵体、液压马达、机械密封及叶轮，所述泵体为蜗壳状，其一侧上部设有出水口，出水口旁设有马达安装口，内部形成泵腔，泵体的底部在与马达安装口相对应位置开设有进水口，马达安装口上方固定安装有马达座，液压马达安装于马达座上，叶轮位于泵腔内马达安装口处且通过机械密封与液压马达输出轴连接，叶轮上固定安装有叶轮顶盖，马达座的左右两侧铰装有高于液压马达的不锈钢吊环，马达座的内外两侧分别铰装有不锈钢提手。本实用新型提供的装置体积小、重量轻，而且结构设计合理，吸力强，内部流道更利于液体的流动。
