【专利】水泵用盘根改造机械密封装置(专利号:201920903330.X)

专利号：201920903330.X
专利状态：有权
专利类型：[实用新型]
专利申请人：四川金明环保设备有限公司
专利分类号：F04D29/12(20060101)

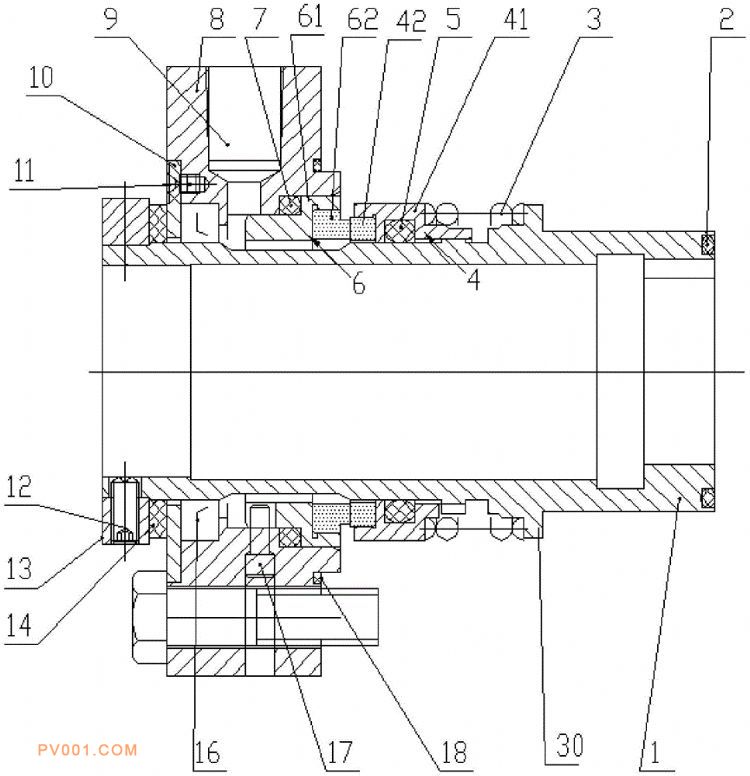

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及密封结构领域，旨在解决现有技术中的部分具有补偿功能的密封结构结构复杂，尺寸很大的问题，提供一种水泵用盘根改造机械密封装置，其包括轴套，轴套的右端面设置有密封圈；轴套的右段的外周径向向外延伸形成兼作弹簧座的凸环；轴套外周沿轴向从左到右依次套设驱动环、定位块、静环组件、动环组件以及弹簧；驱动环固定连接于轴套，弹簧抵顶轴套上的凸环、并以凸环的支撑向另一侧将动环组件弹性压紧于静环组件。本实用新型的有益效果是结构简单，且更换周期长。
