【专利】一种混流泵(专利号:201921161540.2)

专利号：201921161540.2
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏大学镇江流体工程装备技术研究院
专利分类号：江苏大学

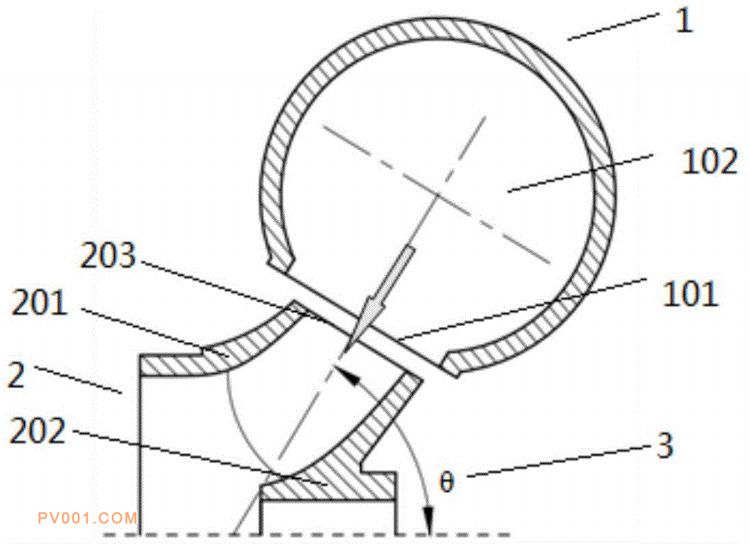

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种混流泵，所述混流泵包括蜗壳和叶轮；所述蜗壳的出口与所述叶轮的进口连通；所述蜗壳相对所述叶轮的转轴处中心线倾斜设置，以使所述蜗壳出口的中心线相对所述叶轮的转轴处中心线存在流动锥角θ。蜗壳出口的倾斜放置能够起到改善混流泵作透平叶轮进口来流的作用，有利于减少水力损失，提升混流泵作透平机组性能。本实用新型可广泛应用于大流量、低水头微型水力发电站中。
