【专利】倒置导流罩式电潜螺杆泵采油装置(专利号:201921419596.3)

专利号：201921419596.3
专利状态：有权
专利类型：[实用新型]
专利申请人：王德洋
专利分类号：F04C13/00(20060101)

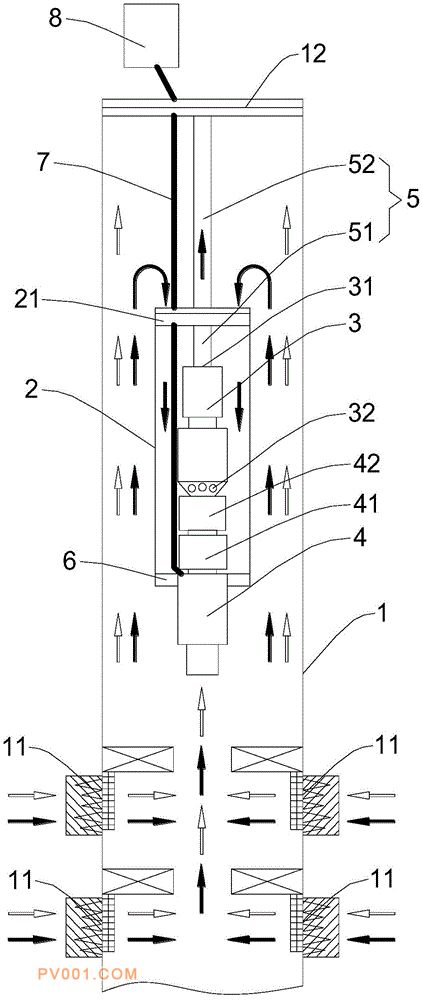

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种倒置导流罩式电潜螺杆泵采油装置，一种倒置导流罩式电潜螺杆泵采油装置，包括：套管、导流罩、螺杆泵以及潜油电机；所述套管竖直置于油井内，套管的下部的侧壁上设有油气进口；所述导流罩竖直置于所述套管内并位于油气进口的上方，导流罩的上端开口、下端密封；所述螺杆泵置于所述导流罩内，螺杆泵的出液口连接有油管，所述油管延伸至油井之外；所述潜油电机用于驱动所述螺杆泵工作。本实用新型能够实现自然气液分离，提高了电潜螺杆泵的采油效率，还能保障电潜螺杆泵运行稳定。
