【专利】一种水空调的高位抽水泵(专利号:201920992447.X)

专利号：201920992447.X
专利状态：有权
专利类型：[实用新型]
专利申请人：福建澳尤机电有限公司
专利分类号：F04D13/06(20060101)

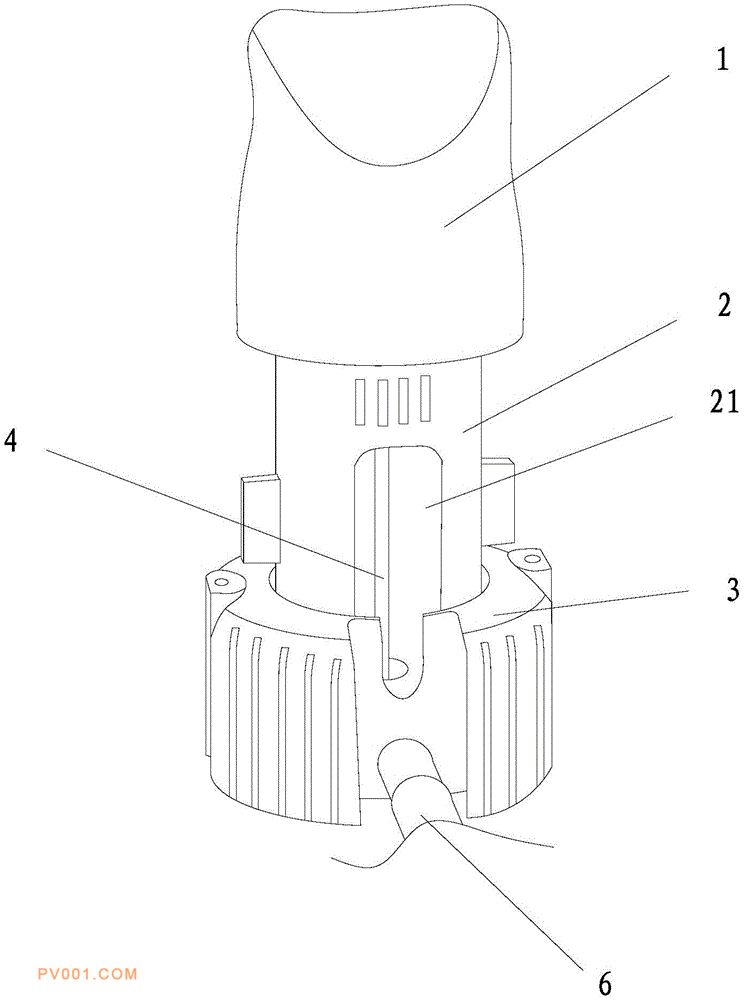

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高位抽水泵，由上至下依次设置有电机筒、支撑筒和叶轮筒，所述支撑筒的顶部嵌入所述电机筒的底部，所述支撑筒的底部嵌设于所述叶轮筒内，所述电机筒内设置有电机结构，所述电机结构包括定子结构、转子结构和转轴，所述转轴向下穿过所述支撑筒并延伸至叶轮筒内，所述转轴的底端固设有抽水叶轮，所述叶轮筒的内底部与所述支撑筒的底部间形成有抽水室，所述抽水室的底部开设有进水孔，且所述抽水室的侧壁上开设有出水孔，所述叶轮筒包括由内而外设置的内壁和外壁，所述外壁与所述内壁间设置有走水槽。
