【专利】一种具有圆柱型导流叶片的离心泵径向密封环(专利号:201810408995.3；108869384B)

专利号：201810408995.3;108869384B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F04D29/16(20060101)

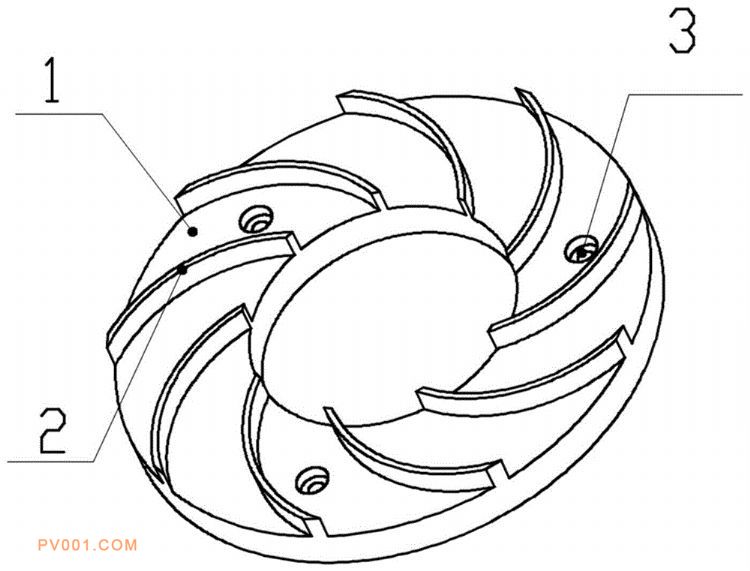

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开安装在蜗壳与叶轮之间间隙处的一种具有圆柱型导流叶片的离心泵径向密封环，由圆盘和径向导流叶片组成，在圆盘的一侧盘面上沿圆周方向均匀固定布置多个径向导流叶片，每个径向导流叶片都是一块圆柱型板，圆柱型板的中心轴垂直于圆盘的盘面；每个径向导流叶片的径向截面的轮廓线是以圆盘的内圈轮廓线的上任意一点为圆心，以R0为半径的圆弧线，圆弧线的起点在圆盘的内圈轮廓线上，终点在圆盘的外圈的轮廓线上；本发明是非接触式密封环，当离心泵叶轮旋转时，旋转液体在固定的径向的导流叶片的诱导下产生定向流动，诱导方向与叶轮和蜗壳之间泄露流体的运动方向相反，从而达到阻止流体从叶轮与蜗壳间隙处泄露的目的。
