【专利】一种无水启动自吸泵(专利号:201810599809.9；108894992B)

专利号：201810599809.9;108894992B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F04D9/02(20060101)

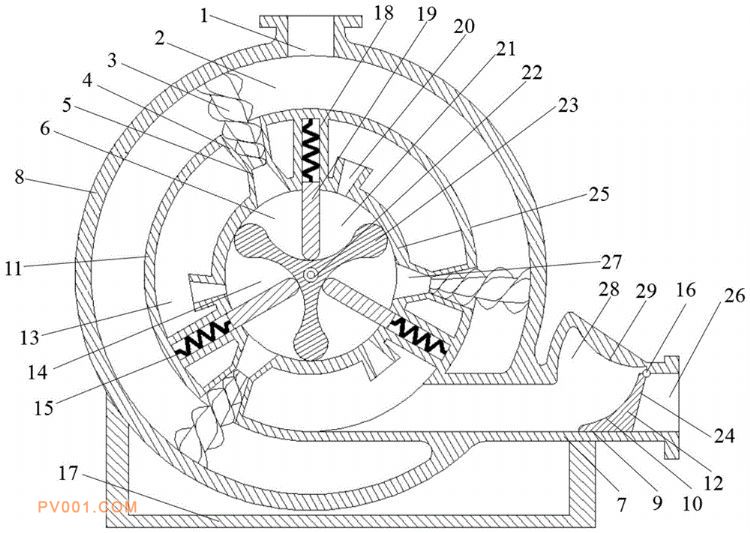

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供了一种无水启动自吸泵，包括从外到内依次设置的储液室、外自吸室和内自吸室，内自吸室内设有主轴和可转动地安装于主轴上的三叶隔板，每个隔板的叶顶均与内自吸室的内壁面紧密贴合，内自吸室的外侧设有三个相同的收缩槽，收缩槽内均设有弹簧和分离挡板，每个收缩槽的一侧均设有排气管，另一侧均设有吸气管，排气管连通储液腔和外自吸腔，吸气管连通内自吸腔和外自吸腔，外自吸室的底端沿切向设有泵进口管，泵进口管内设有止逆阀，本发明解决了自吸泵首次启动前需灌水等问题，实现了自吸泵无水启动，再次启动时可直接进入正常运行工况，并且三叶隔板转过一周，能完成九次自吸，显著的提高了工作效率，极大的简化了操作过程。
